Магнитные сопряжения

Используйте магнитные сопряжения для расположения активов, которые создаются с помощью инструмента публикации активов.

С помощью инструмента публикации активов можно определить точки соединения и плоскость основания. При вставке и перемещении активов в непосредственной близости друг от друга используйте магнитные сопряжения для привязки актива к местоположению, близкому к другим активам. Можно заблокировать магнитное сопряжение, нажав на значок блокировки сопряжения рядом с курсором.

Чтобы включить магнитные сопряжения, выберите Инструменты > Магнитное сопряжение ВКЛ/ВЫКЛ .

Просмотр точек соединения

При вставке компонента с магнитным сопряжением можно просмотреть точки соединения с помощью горячих клавиш. Используйте левую скобку [ для просмотра точек соединения движущегося компонента. Используйте правую скобку ] для просмотра точек соединения статического компонента.

Чтобы использовать горячие клавиши для просмотра точек соединения, выполните следующие действия.

Выберите компонент в магнитном сопряжении. После выбора компонента нажмите клавишу [ или ] для просмотра точек соединения.

Чтобы настроить горячие клавиши, выполните следующие действия.

  1. Выберите Инструменты > Настроить > Клавиатура.
  2. В списке Категория выберите Другие.
  3. В разделе Команда выберите Просмотр точек соединения (движущийся компонент) или Просмотр точек соединения (статический компонент), чтобы изменить горячую клавишу.

Пример — магнитные сопряжения

В данном примере магнитные сопряжения используются для соединения двух железнодорожных путей на полу в сборке.

Показаны следующие действия:
  • Создание плоскости основания (пола).
  • Добавление точки соединения к первому (прямому) железнодорожному пути.
  • Добавление точки соединения ко второму (изогнутому) железнодорожному пути.
  • Вставка путей в сборку и их скрепление с помощью магнитных сопряжений.
  1. Для создания плоскости основания откройте сборку пола в графической области и выберите Вставка > Справочная геометрия > Плоскость основания.

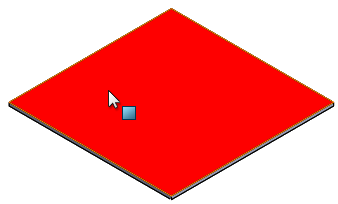

  2. В графической области выберите верхнюю грань для элемента Плоскость основания.

  3. Нажмите .
  4. Чтобы добавить точку соединения для первого пути, откройте прямой путь в графической области и выберите Инструменты > Публикация ресурсов.
  5. В графической области выберите отображенную грань для элемента Плоскость основания.

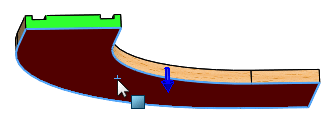

  6. Выберите кромку, показанную для элемента Точка соединения, в разделе Точки соединения.

    Если выбрана линейная кромка, выбирается средняя точка.

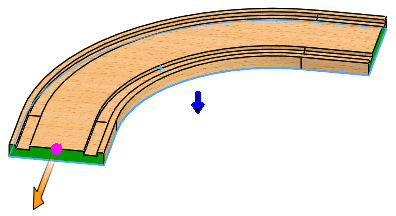

  7. Выберите грань, показанную для параметра Направление соединения.

  8. Нажмите Добавить соединитель.

  9. Нажмите .
    Дерево конструирования FeatureManager обновляется, и в нем появляется элемент Опубликованные ссылки, содержащий элементы Плоскость основания и Соединитель1.
  10. Чтобы добавить точку соединения для второго пути, откройте изогнутый путь в графической области и выберите Инструменты > Публикация ресурсов.

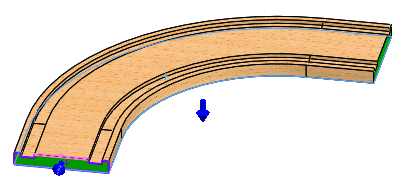

  11. В графической области выберите указанную грань для элемента Плоскость основания.

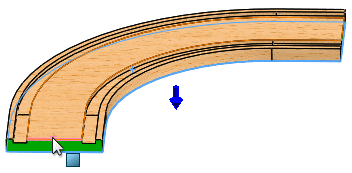

  12. Выберите кромку, показанную для элемента Точка соединения, в разделе Точки соединения.

  13. Выберите грань, показанную для параметра Направление соединения.

  14. Нажмите Добавить соединитель.

  15. Нажмите .
    Дерево конструирования FeatureManager обновляется, и в нем появляется элемент Опубликованные ссылки, содержащий элементы Плоскость основания и Соединитель1.
  16. Чтобы вставить ресурсы в сборку, откройте сборку пола в графической области и нажмите Вставить компоненты (панель инструментов "Сборка") или выберите Вставка > Компонент > Существующая деталь/сборка.

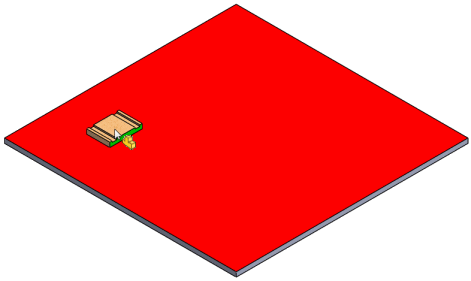

  17. В окне PropertyManager в разделе Открыть документы выберите прямой путь и переместите указатель с прикрепленным путем в графическую область, как показано на рисунке.

  18. Нажмите, чтобы разместить путь на полу.
    Путь сопрягается с полом, так как включены сопряжения основания.

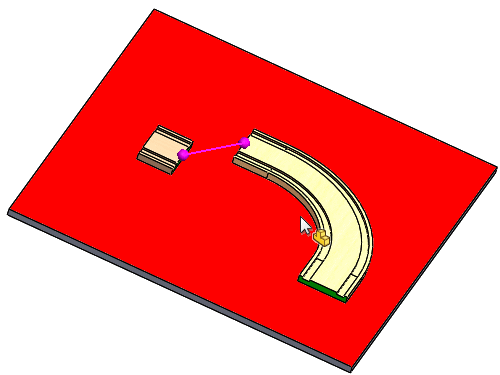

  19. В окне PropertyManager в разделе Открыть документы выберите изогнутый путь и переместите указатель с прикрепленным путем в графическую область, как показано на рисунке, но не размещайте его. Перемещая изогнутый путь по направлению к прямому, обратите внимание на линию привязки магнитного сопряжения, которая появляется при приближении изогнутого пути к прямому.

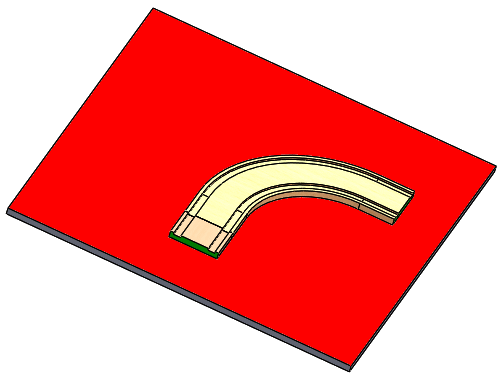

  20. Нажмите, чтобы разместить изогнутый путь и привязать его к прямому.
