Можно отобразить чертежные виды "Модель", "Относительно модели" и "Предварительно определенный" в зеркальном отражении, не создавая компоненты зеркала. Проекция и другие производные виды используют зеркальное отражение их родительского вида.
|

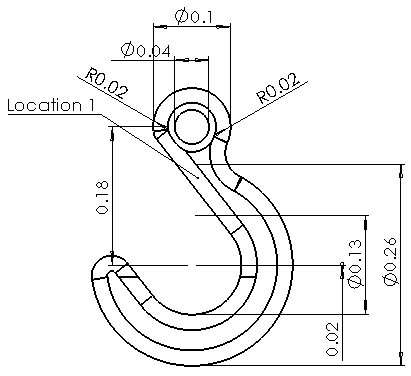

| Исходный вид |
|

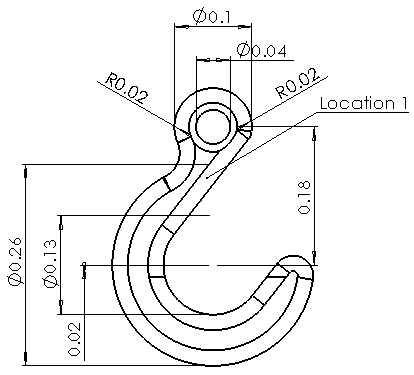

| Зеркальное отражение |
Для зеркального отражения чертежных видов:
- В чертеже выберите модель, по отношению к модели или предопределенный чертежный вид.
- В окне PropertyManager в разделе Ориентация выберите Зеркальное отражение.
- В разделе Зеркальное отражение выберите Горизонтальный или Вертикальный.
- Нажмите
.
