Сопряжение пути

Сопряжение пути ограничивает выбранную точку компонента по пути. Путь определяется путем выбора в сборке одного или нескольких объектов. Можно определить шаг, отклонение и откат компонента при прохождении пути.

Чтобы добавить сопряжение пути:

  1. Нажмите кнопку Сопряжение (панель инструментов "Сборка") или выберите Вставка > Сопряжение.
  2. В PropertyManager в разделе Дополнительные сопряжения выберите Сопряжение пути .
  3. В разделе Выбор сопряжений выполните следующие действия.
    1. В поле Вершина компонента выберите вершину компонента для присоединения к пути.
    2. В поле Выбор пути выберите соприкасающиеся кривые, кромки и элементы эскиза. Чтобы расширить возможность выбора, выберите SelectionManager.

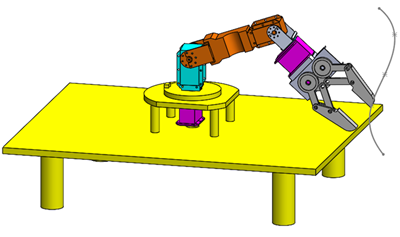

    Пример выбора вершины компонента и выбора пути:

  4. В списке Дополнительные сопряжения для Ограничение пути выберите один из вариантов:
    Опция Описание
    Свободно Позволяет перетащить компонент по пути.
    Расстояние вдоль пути Ограничивает вершину на определенное расстояние от конца пути. Введите расстояние. Выберите Переставить размер, чтобы изменить, от какого конца пути расстояние измеряется.
    Процент вдоль пути Ограничивает вершину на определенное расстояние, указанное Вами в процентном отношении к пути. Введите процент. Выберите Переставить размер, чтобы изменить, от какого конца пути расстояние измеряется.
    Расстояние, указанное в параметрах Расстояние вдоль пути и Процент вдоль пути, присваивается переменной D1@PathMatenn , которую можно использовать в уравнениях, настроенных пользователем свойствах и таблицах параметров.
  5. В поле Контроль шага/отклонения выберите один из следующих параметров:
    Опция Описание
    Свободно Шаг и отклонение компонента не ограничены.
    По направлению Ограничивает одну ось компонента, касательно пути. Выберите X, Y или Z. Можно включить или отключить параметр Реверс.
  6. В поле Контроль качения выберите один из следующих параметров:
    Опция Описание
    Свободно Качение компонента не ограничено.
    Вектор вверх Ограничивает одну ось компонента для выравнивания по выбранному Вами вектору. Выберите линейную кромку или плоскую грань в поле Вектор вверх. Выберите X, Y или Z. Можно включить или отключить параметр Реверс.
    Не допускается использование одной и той же оси для параметров Контроль шага/отклонения и Контроль качения.
  7. Нажмите .
