При наличии компонента с двумя отверстиями можно выполнить сопряжение этих компонентов, даже если отверстия находятся на разном расстоянии друг от друга.
Можно выровнять сопряжение для точного решения с первым или вторым концентричным сопряжением и применить смещение к концентрическому сопряжению с неверным выравниванием. Также можно применить смещение равномерно для обоих наборов сопряженных отверстий. Кроме того, можно указать разрешенный допуск для сопряжений с неверным выравниванием. При меньших значениях сборка будет переопределяться и будет отображаться сообщение об ошибке.
Чтобы разрешить использование сопряжений с неверным выравниванием, выполните следующие действия.

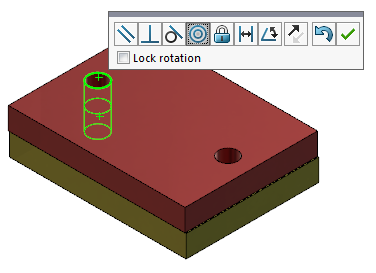

- Добавьте концентрическое сопряжение между первой парой отверстий в сборке.
- Добавьте концентрическое сопряжение между второй парой отверстий.
-
В диалоговом окне нажмите Создать сопряжение с помощью параметров неверного выравнивания.
Если параметр Создать сопряжение с помощью параметров неверного выравнивания не отображается в диалоговом окне, перейдите в меню и выберите параметр Разрешить создание сопряжений с неверным выравниванием.
- В окне PropertyManager выберите Выровнять связанное сопряжение для типа неверного выравнивания.
- Нажмите
. В графической области можно нажать Разрез
(панель инструментов "Отображение поверх окна вида") и увеличить масштаб для просмотра кромок каждого сопряжения. Обратите внимание на зазор между поверхностью и кромкой на втором сопряжении.

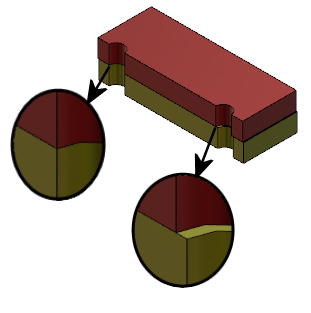

| Первое сопряжение имеет точное решение |
 |
| Второе сопряжение отображает расстояние неверного выравнивания |
В дереве конструирования FeatureManager два концентрических сопряжения отображаются в подпапке "Неверное выравнивание"
папки "Сопряжения".
