Создание вспомогательных элементов между точками и изменение профилей

Чтобы создать вспомогательные элементы между точками и изменить профили, выполните следующие действия.

  1. Выберите Элемент между точками для параметра Тип вспомогательного элемента.

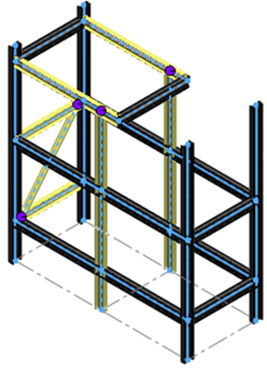

  2. Измените ориентацию модели, выбрав Вид (Управляемый просмотр) > Вид слева, и выберите показанные вспомогательные элементы.
  3. Отрегулируйте положение вспомогательного элемента, передвигая стрелки Вверх и Вниз для Mem 1 и Mem 2.
  4. Чтобы изменить профиль вспомогательного элемента, выполните следующие действия.
    1. Нажмите на вкладку Профиль.
    2. Для параметра Тип выберите прямоугольная труба — настроена.
    3. В поле Размер установите значение 70 x 40 x 5.
  5. Измените ориентацию модели, нажав Вид (Управляемый просмотр) > Изометрический.
  6. Открепите окно PropertyManager и нажмите .
  7. Нажмите Структурная система в углу подтверждения, чтобы выйти из режима структурной системы.
Отобразится окно PropertyManager Управление углом. В модели будут выделены простые углы.
