Пример сравнения параметров типа зеркального отражения

В этом примере сравниваются параметры типа зеркального отражения при зеркальном отражении узла сборки клапана на второй трубе.

1. Откройте модель, которая содержит узел сборки для зеркального отражения.

2. Выберите Линейный массив компонента > Зеркально отразить компоненты (панель инструментов "Сборка").
3. В окне PropertyManager выберите следующие элементы:
   1. Для параметра Плоскость симметрии выберите плоскость.
   2. Для параметра Зеркально отразить компонент выберите узел сборки клапана.
4. Нажмите Далее , чтобы перейти к шагу 2: Настроить ориентацию.
5. В разделе Ориентация компонентов выберите Координата X зеркально отражена, координата Y зеркально отражена .
6. Для параметра Тип зеркального отражения выберите вариант.
   1. Дополнительно: Нажмите Вид > Скрыть/отобразить , чтобы просмотреть граничную рамку, центр масс или исходные точки в графической области.

   Параметр "Тип зеркального отражения"	Изображение зеркально отраженного компонента

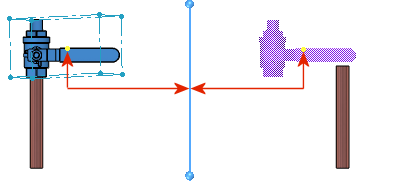

   Центр граничной рамки Расстояние между плоскостью симметрии и центром граничной рамки одинаково для исходного элемента и зеркально отраженного экземпляра.

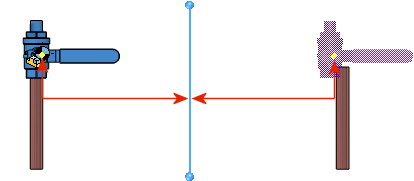

   Центр масс Расстояние между плоскостью симметрии и центром масс одинаково для исходного элемента и зеркально отраженного экземпляра.

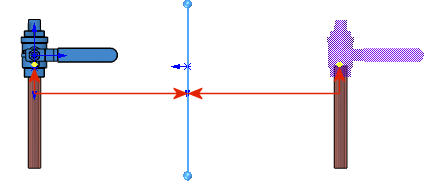

   Исходная точка компонента Расстояние между плоскостью симметрии и исходной точкой одинаково для исходного элемента и зеркально отраженного экземпляра.
