Можно изменить линейный или угловой интервал отдельных экземпляров линейных и круговых массивов компонентов, чтобы переопределить интервал массива.
В данном примере изменяется экземпляр массива линейных компонентов путем перемещения кронштейна в сторону от трубы.
Чтобы изменить экземпляр в массиве, выполните следующие действия.
- Откройте модель, которая содержит массив линейных компонентов.
- В дереве конструирования FeatureManager нажмите правой кнопкой мыши на массив линейных компонентов и выберите Редактировать элемент
.
- В окне PropertyManager в разделе Переопределить экземпляры нажмите в области Измененные экземпляры
. В графической области розовые сферы выбора отображаются на экземплярах массива.
- Нажмите на шар выбора для экземпляра, ближайшего к трубе, и выберите Изменить экземпляр.

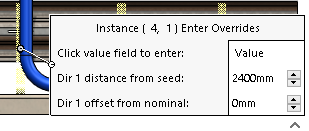

- В условном обозначении измените значение параметра Смещение в направлении 1 от номинального до -60 мм и нажмите за пределами условного обозначения.
В новом месте появится теневой экземпляр.
- В окне PropertyManager нажмите
. Кронштейн больше не находится за трубой.
