Relaciones con Splines

Condiciones para los puntos internos de Spline Condiciones para los puntos finales de Spline
Coincidente Horizontal
Concéntrica Vertical
Perpendicular Tangente
Tangente Coincidente
Punto medio Concéntrica
Fijar Punto medio
  Fijar
  Fusionar
Condiciones para las asas internas Condiciones para las asas finales
Tangente Curvatura igual
  Tangente
Condiciones entre asas
Paralela
Horizontal
Vertical
Curvatura
Tangente a cara
Caras adyacente y splines de 2D o 3D

Splines de curvatura continua

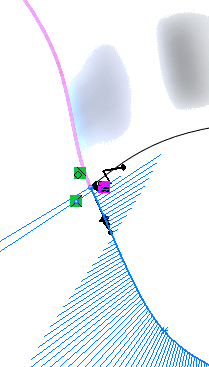

El radio de curvatura y el vector (dirección) coinciden al agregar una relación de Curvatura igual PM_Equal_Curvature.gif entre splines adyacentes.

Las splines tienen curvatura continua en el límite.
curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Requisitos:
  • La segunda spline no está restringida.
  • Las dos splines comparten un punto final.
