La operación de superficie limitante le permite crear superficies que pueden ser de tangente o curvatura continua en ambas direcciones (todos los lados de la superficie). En la mayoría de los casos, esto ofrece un resultado de mayor calidad que la herramienta de recubrimiento.
Los diseñadores de productos de consumo y otros diseñadores que requieren superficies de alta calidad con curvatura continua pueden usar esta herramienta.
Dirección 1 y Dirección 2 son completamente intercambiables en el PropertyManager. Se consiguen los mismos resultados tanto si selecciona entidades con Dirección 1 como con 2.
Ejemplos de superficies limitantes:
|
|
| Curva única para un punto en una dirección
|
Tres curvas en las direcciones 1 y 2 |
Para crear una operación de superficie limitante, haga clic en Superficie limitante
(barra de herramientas Superficie) o en , establezca las opciones del PropertyManager y, a continuación, haga clic en
.
- Los colores de las anotaciones de curva coinciden con las utilizadas en el PropertyManager.
-
Haga clic en las anotaciones para cambiar el tipo de tangente.
- Para cambiar el color de visualización de la superficie mientras la edita, utilice la página Opciones de sistema - Colores para cambiar el color para Gráficos temporales, Sombreado.

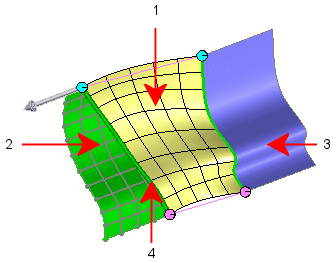

Ejemplo de alineación de superficie limitante
| 1 |
Operación de superficie limitante La malla muestra los parámetros iso para la operación de superficie limitante.
|
| 2 |
Superficie de inicio |
| 3 |
Superficie final |
| 4 |
Curva seleccionada |
 |
| Alinear con la siguiente sección
Alinea los parámetros iso de la superficie limitante con los parámetros iso de las superficies iniciales y finales, en función de la distancia.
|
 |
| Alinear con la normal de la sección
Alinea los parámetros iso de la superficie limitante con la normal de la curva seleccionada.
|
 |
| Alinear con otra geometría
Alinea los parámetros iso de la superficie limitante con mayor influencia determinados por los puntos finales de la curva seleccionada.
|
 |
| Alinear con parámetro iso
Alinea los parámetros iso de la superficie limitante para que coincidan con el flujo de los parámetros iso de la superficie de inicio en la curva seleccionada.
|
