PropertyManager Saliente/base barrido

Configure las opciones del PropertyManager según la operación barrido de saliente y base.

Para abrir este PropertyManager:

  1. Abra una pieza que tenga un croquis de perfil cerrado y un trayecto de croquis, o una pieza con una línea, una arista o una curva de croquis en el modelo que puede especificar como ruta.
  2. Haga clic en Saliente/Base barrido (barra de herramientas Operaciones).

Perfil de croquis

Crea un barrido moviendo un perfil de 2D a lo largo de un trayecto de croquis 2D o 3D.

Perfil Configura el perfil (sección) utilizado para crear el barrido. Seleccione el perfil en el gestor de diseño del FeatureManager o en la zona de gráficos. Puede seleccionar caras, aristas y curvas directamente desde los modelos como perfiles de barrido. El perfil debe estar cerrado para una operación de barrido base o saliente.
Trayecto Configura el trayecto a lo largo del que se barre el perfil. Seleccione el trayecto en el gestor de diseño del FeatureManager o en la zona de gráficos. El trayecto puede ser abierto o cerrado, y puede ser un conjunto de curvas croquizadas contenidas en un croquis, una curva o un conjunto de aristas del modelo. El punto de inicio del trayecto debe estar en el plano del perfil.

Los siguientes controles están disponibles cuando el trayecto se extiende por un perfil.

Dirección 1 Crea un barrido de un lado del trayecto.
Bidireccional Crea un barrido que se extiende en ambas direcciones del trayecto desde el perfil de croquis.
No se pueden utilizar curvas guía ni configurar la tangencia inicial y final para un barrido bidireccional.
Dirección 2 Crea un barrido de la otra dirección del trayecto.
Puede controlar el valor de torsión del trayecto de forma independiente para cada dirección del barrido y aplicar el valor de torsión a toda la longitud.

Perfil circular

Crea una barra sólida o un tubo hueco a lo largo de una línea de croquis, una arista o una curva directamente en un modelo.

Perfil Configura el perfil (sección) utilizado para crear el barrido. Seleccione el perfil en el gestor de diseño del FeatureManager o en la zona de gráficos. El perfil debe estar cerrado para una operación de barrido base o saliente.
  Diámetro Especifica el diámetro del perfil.

Ni la sección, ni el trayecto, ni el sólido resultante pueden entrecruzarse consigo mismos.

Curvas guía

No aplicable a los barridos bidireccionales.

Curvas guía Guía el perfil conforme éste se barre a lo largo del trayecto. Seleccione las curvas guía en la zona de gráficos.
La curva guía debe coincidir con el perfil o con un punto en el croquis del perfil.
Subir y Bajar Ajuste el orden de las curvas guía. Seleccione una curva guía y ajuste el orden de los perfiles.
  Fusionar caras lisas Desactive para mejorar el rendimiento de los barridos con curvas guía y para segmentar el barrido en todos los puntos donde la curva guía o el trayecto no tienen continuidad de curvatura. En consecuencia, las líneas y los arcos de las curvas guía coinciden con mayor exactitud.

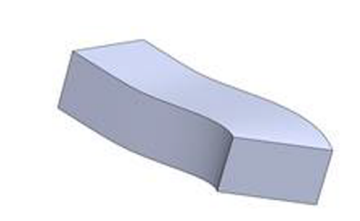

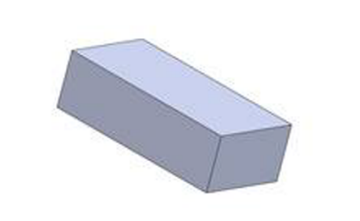

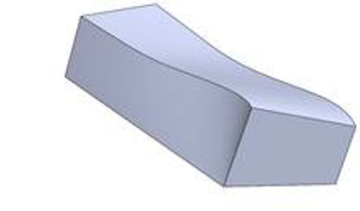

Fusionar caras lisas activado

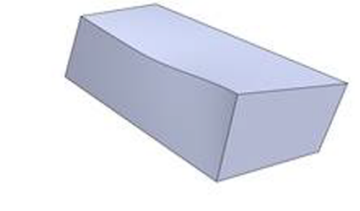

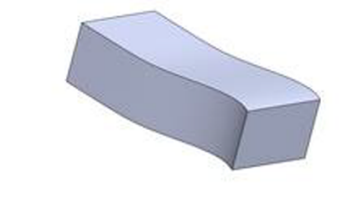

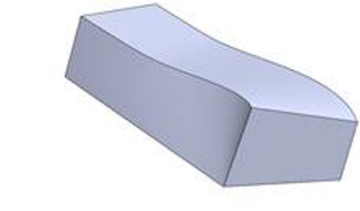

Fusionar caras lisas desactivado
Si desactiva Fusionar caras lisas, es posible que algunas operaciones creadas posteriormente fallen debido a que se ha modificado la geometría.

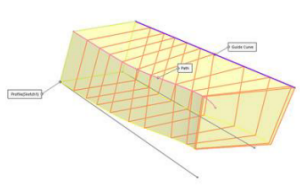

Visualizar secciones Visualiza las secciones del barrido. Seleccione las flechas para ver y resolver los problemas de los perfiles según Número de sección.


Opciones

  Orientación de perfil Controla la orientación del Perfil según éste se barre a lo largo del Trayecto.


Seguir trayecto

La sección permanece en el mismo ángulo con respecto al trayecto en todo momento.

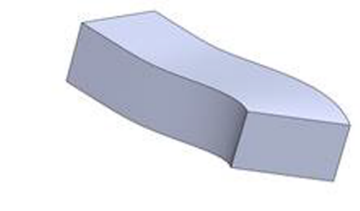

Ejemplo de Seguir trayecto
Al seleccionar Seguir trayecto, las opciones estabilizan los perfiles cuando estos están mal alineados debido a fluctuaciones de curvatura pequeñas o desiguales a lo largo del trayecto.

Mantener normal constante

La sección permanece siempre paralela a la sección del principio independientemente del vector de tangente del trayecto.

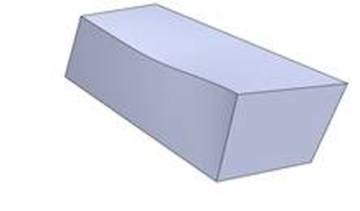

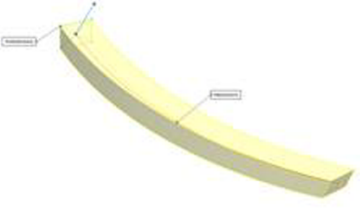

Ejemplo de Mantener normal constante
Si hay múltiples perfiles, las secciones permanecen siempre paralelas a la sección del principio.

  Torsión de perfil Aplica torsión a lo largo del trayecto. Seleccione una de las siguientes opciones:

Ninguno/a

(Solo para trayectos 2D). Alinea el perfil normal al trayecto. No se aplica ninguna corrección.

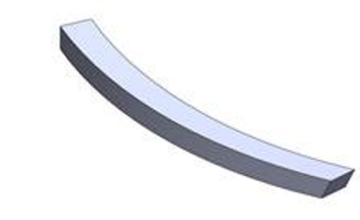

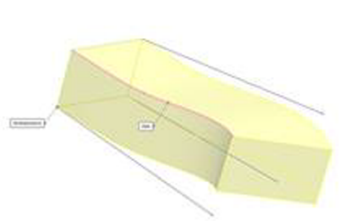

Ejemplo de Seguir trayecto y Ninguno (torsión)

Torsión mínima

(Solo para trayectos 3D). Aplica una corrección para minimizar la torsión del perfil a lo largo del trayecto.

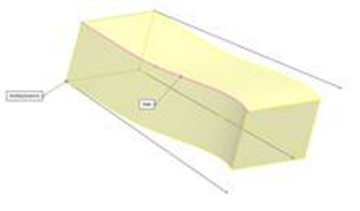

Ejemplo de Seguir trayecto y Torsión mínima

Seguir trayecto y primera curva guía

Seleccione Seguir trayecto y primera curva guía si desea que la torsión de las secciones intermedias esté determinada por el vector desde el trayecto hasta la primera curva guía. El ángulo entre el plano horizontal y el vector permanece constante en los planos de croquis de todas las secciones intermedias. Disponible cuando se seleccionan una o más curvas guía.

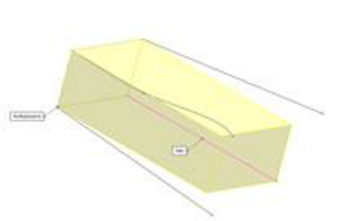

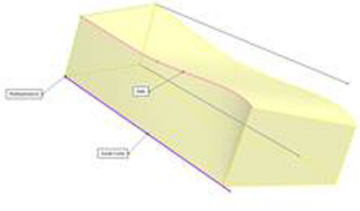

Ejemplo de Seguir trayecto y Torsión mínima (una curva guía seleccionada)

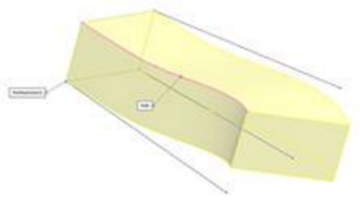

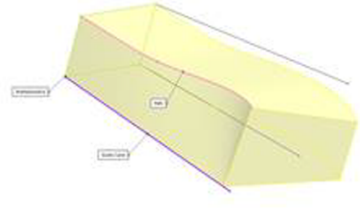

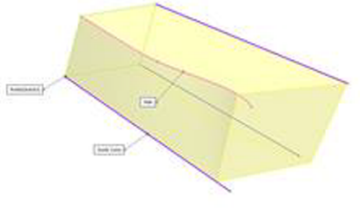

Ejemplo de Seguir trayecto y Seguir primera curva guía (una curva guía seleccionada)

Seguir primera y segunda curvas guía

Seleccione Seguir primera y segunda curvas guía si desea que la torsión de las sección intermedia esté determinada por el vector desde la primera hasta la segunda curva guía. El ángulo entre el plano horizontal y el vector permanece constante en los planos de croquis de todas las secciones intermedias.

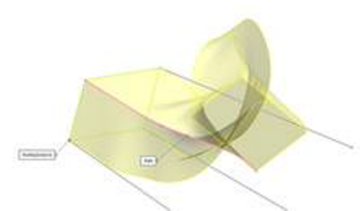

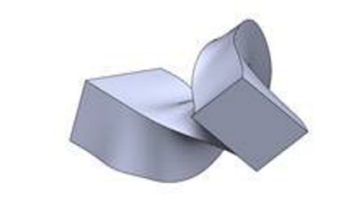

Ejemplo de Seguir trayecto y Torsión mínima (dos curvas guía seleccionadas)
Ejemplo de Seguir trayecto y Seguir primera curva guía (dos curvas guía seleccionadas)

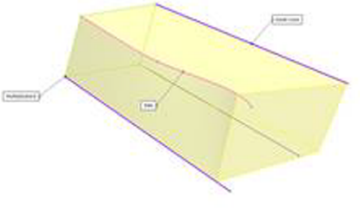

Ejemplo de Seguir trayecto y Seguir primera y segunda curvas guía (dos curvas guía seleccionadas)

Especificar ángulo de torsión

Define la torsión del perfil a lo largo del trayecto. Seleccione Grados, Radianes o Revoluciones.

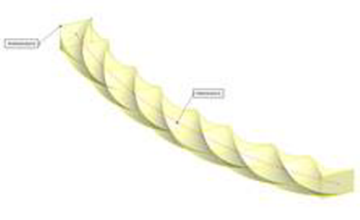

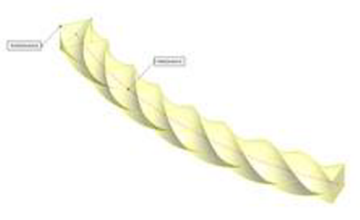

Ejemplo de Seguir trayecto con un valor de Torsión de 2,00 revoluciones
Para trayectos cerrados, los valores de torsión deben ser equivalentes a un múltiplo de una revolución completa, por ejemplo, 360 grados o 6,2831 radianes.
Ejemplo de Mantener normal constante con un valor de Torsión de 2,00 revoluciones

Especificar vector de dirección

Seleccione un plano, una cara plana, una línea, una arista, un cilindro, un eje, un par de vértices en una operación, etc. para establecer el vector de dirección. No se encuentra disponible con Mantener normal constante.

Ejemplo de Seguir trayecto con Especificar vector de dirección (línea azul corta en la vista preliminar)

Tangente a caras adyacentes

Disponible al asociar un barrido a la geometría existente. Hace las caras adyacentes tangentes en el perfil.

Natural

(Solo para trayectos 3D). Cuando el perfil barre a lo largo del trayecto, este gira para mantener el mismo ángulo con respecto a la curvatura en el trayecto. Es posible que se produzcan resultados inesperados.

Ejemplo de Seguir trayecto y Natural (torsión)

  Fusionar caras tangentes Si el perfil del barrido tiene segmentos tangentes, hace que las superficies correspondientes en el barrido resultante sean tangentes. Se mantienen las caras que se pueden representar como un plano, cilindro o cono. Las otras caras adyacentes se fusionan y los perfiles se aproximan. Los arcos de croquis se pueden convertir en splines. No tiene ningún efecto cuando se utilizan curvas guía.
  Vista preliminar Visualiza una vista preliminar sombreada del barrido. Desactive para visualizar el perfil y el trayecto solamente.

Tangencia inicial y final

Tipo de tangencia inicial

Ninguno/a

No se aplica ninguna tangencia.

Tangente al trayecto

Cree el barrido normal con respecto al trayecto al inicio.
Tipo de tangencia final

Ninguno/a

No se aplica ninguna tangencia.

Tangente al trayecto

Cree el barrido normal con respecto al trayecto al final.

Visualización de curvatura

Vista preliminar de malla Aplica una vista preliminar de malla en las caras seleccionadas para visualizar mejor las superficies.
Densidad de malla Disponible al seleccionar Vista preliminar de malla.

Ajusta el número de líneas de la malla.
Franjas de cebra Muestra franjas de cebra para que resulte más fácil ver arrugas o defectos en la superficie.
Peines de curvatura Activa la visualización de peines de curvatura.

Seleccione al menos una de estas opciones:

Dirección 1

Alterne la visualización de peines de curvatura a lo largo de la dirección 1.

Dirección 2

Alterne la visualización de peines de curvatura a lo largo de la dirección 2.

Para cualquier dirección, seleccione Editar color para modificar el color del peine.

Ajustar escala

Ajusta el tamaño de los peines de curvatura.

Densidad

Ajusta el número de líneas de la visualización de los peines de curvatura.
