Se puede modificar la separación angular o lineal de instancias individuales de matrices de componentes circulares y lineales, con objeto de anular la separación de matrices.
Este ejemplo modifica una instancia de una matriz de componente lineal alejando un soporte de una tubería.
Para modificar una instancia de una matriz:
- Abra un modelo que contenga una matriz lineal de componentes.
- En el Gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en la matriz de componentes lineal y, a continuación, haga clic en Editar operación
.
- En el PropertyManager, en Instancias para reemplazar, haga clic en Instancias modificadas
. En la zona de gráficos, las esferas de selección de color rosa aparecen en las instancias de la matriz.
- Haga clic en la esfera de selección de la instancia más cercana a la tubería y haga clic en Modificar instancia.

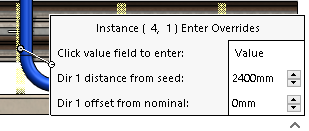

- En la anotación, modifique el valor de Equidistancia de dir. 1 desde nominal a -60 mm y haga clic fuera de la anotación.
Una instancia sombreada aparece en la nueva posición.
- En el PropertyManager, haga clic en
. El soporte ya no se encuentra detrás de la tubería.
