Tasarım amacı ölçümlendirmeler değiştirildiğinde modelinizin nasıl davrandığıdır.
Tasarım amacının bir örneği, bir blokta deliği nasıl oluşturduğunuz ve ölçümlendirdiğinizdir. Delik bir köşede veya kenardan belirli bir uzaklıkta olabilir veya örneğin yüzün ortasında olabilir. Blokun veya deliğin boyutu değişirse tasarım amacının tanımda dikkate alınmış olması durumunda parça doğru bir şekilde yeniden oluşturulur.
SOLIDWORKS ilişkiler, parametreler ve model davranışı dahil olmak üzere bir tasarımın amacını yakalar. Çizgileri yaklaşık olarak çizebilir, kesin ölçümlendirmeyi sonra yapabilirsiniz. Çizimi ve unsur ölçümlendirmelerini de istediğiniz zaman değiştirebilir, parçayı yeniden oluşturabilirsiniz.

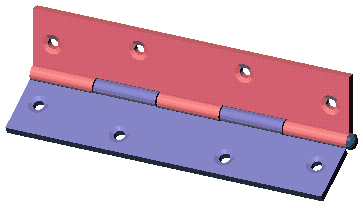

Aşağıdaki örnekte bir delik sabitlenir, biri bir denkleme bağımlıdır ve diğer ikisi aynalanmıştır. Menteşe boyutu değiştikçe, delikler uzunluk ve genişlik boyunca uygun şekilde aralıklanmaya devam etmektedir.
