Çizimlere ölçümlendirme eklemeden unsurlar oluşturabilirsiniz. Ancak, çizimleri ölçümlendirmek iyi bir uygulamadır.
Modelin tasarım amacına uygun ölçümlendirme yapın; örneğin, delikleri bir kenardan veya birbirinden belli bir uzaklıkta ölçümlendirmek isteyebilirsiniz.
Deliği bir blokun kenarlarına belli uzaklıkta yerleştirmek için dairenin çapını ölçümlendirin ve blokun kenarları ile merkeze olan uzaklığını ölçümlendirin. Daireler varsayılan olarak merkezden ölçülmüştür.
Deliği bir delikten belli uzaklığa yerleştirmek için deliklerin merkezleri arasındaki uzaklığı ölçümlendirin. Ayrıca dairedeki maksimum veya minimum noktaya da ölçümlendirmeler belirleyebilirsiniz.

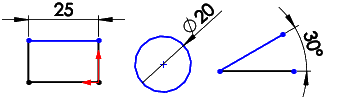

Birçok ölçümlendirme (doğrusal, dairesel veya açısal) Ölçümlendirmeler/İlişkiler araç çubuğunda bulunan tek bir araçla, yani Akıllı Ölçümlendirme
kullanılarak yerleştirilebilir.
Ek ölçümlendirme araçları (Taban Çizgisi, Ordinat, Pah) Ölçümlendirmeler/İlişkiler araç çubuğunda mevcuttur.
Çizimdeki tüm objeleri tek bir işlemde Çizimi Tamamen Tanımla ile ölçümlendirebilirsiniz.
Ölçümleri değiştirmek için ölçümlendirmeye çift tıklayın ve Değiştir iletişim kutusundaki değeri düzenleyin veya çizim objesini sürükleyin.
