Ölçümlendirme Değeri PropertyManager'ı

Bu PropertyManager'ı açmak için:

Bir veya daha fazla ölçümlendirme seçin.

Birden çok ölçümlendirme seçerseniz yalnızca seçilen tüm ölçümlendirmelere uygulanan özellikler kullanılabilir.

Ölçümlendirme Yardım Araçları

Bir teknik resmi Akıllı veya DimXpert (teknik resimler için) ölçümlendirme ile ölçümlendirmenize olanak sağlar. sekmelerine erişmek için (teknik resimler için) ve Otomatik ölçümlendirme sekmelerine erişmek için DimXpert öğesine tıklayın.

	Akıllı ölçümlendirme	Akıllı ölçümlendirmeAkıllı Ölçümlendirme aracıyla ölçümlendirme oluşturmanıza olanak sağlar.
	Hızlı ölçümlendirme	Hızlı ölçümlendirme seçicisini etkinleştirmenizi veya devre dışı bırakmanızı sağlar. Etkinleştirmek için seçin, devre dışı bırakmak için işaretini kaldırın. Bu ayar diğer oturumlarda da korunur.
	DimXpert	Teknik resimler için DimXpert kullanarak üretim unsurlarını (çoğaltmalar, yuvalar, cepler, radyuslar vb.) tamamen tanımlamak ve ölçümlendirmeleri yerleştirmek için ölçümlendirme uygulamanıza imkan sağlar.

Stil

Stil

Tolerans/Duyarlılık

	Bilgi değeri	Seçili ölçümlendirmede bir değer seçin. Bu, bilgisinde birden çok değer bulunan ölçümlendirmeler için kullanılır.
	Tolerans Tipi	Listeden seçim yapın. Kullanılabilir seçimler ölçümlendirme tipine bağlıdır. Bkz. Ölçümlendirme Toleransı ve Doğruluğu Örnekleri.
	Maksimum Sapma
	Minimum Sapma
	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için ondalık ayracından sonraki basamak sayısını seçin.
	Duyarlılıkları modelle bağlantılandır	Alınan ölçümlendirmeler için, birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar.
	Konfigürasyonlar (Yalnızca parçalar ve montajlar.)	Ölçümlendirme toleransını yalnızca sürülen ölçümlendirmeler için belirli konfigürasyonlara uygulanır.
	Sınıflandırma (Sığdır, Tolerans ile sığdır veya Sığdır (yalnızca tolerans).)	Delik Sığdır veya Şaft Sığdır (aşağıda) öğesini seçtiğinizde, diğer kategori listesi (Delik Sığdır veya Şaft Sığdır) sınıflandırmaya göre filtrelenir.
	Delik Sığdır ve Şaft Sığdır (Sığdır, Tolerans ile sığdır veya Sığdır (yalnızca tolerans).)	Listelerden seçin veya bir metin yazın. Çift taraflı toleranslar (Maksimum Sapma ve Minimum Sapma), Toleransla sığdır veya Şaft Sığdır öğesini seçtiğinizde Delik Sığdır veya Şaft Sığdır tipinde kullanılabilir, fakat ikisini birden seçtiğinizde kullanılamaz.
	Tolerans sığdır görünümü (Sığdır, Tolerans sığdır veya Sığdır (yalnızca tolerans).)	Çizgi görüntüsü ile yığılmış Çizgi görüntüsü olmadan yığılmış Doğrusal görüntü
	Parantezleri göster	Çift Taraflı, Simetrik ve Tolerans ile sığdır tolerans tipleri için parantez kullanılabilir. Şaft Sığdır veya Tolerans ile sığdır öğesini belirtirseniz (ancak ikisini birlikte değil) Delik Sığdır için parantez kullanılabilir.

2. Tolerans/Duyarlılık

Pah ölçümlendirmeleri için kullanılır. Bkz. Teknik Resimlere Pah Ölçümlendirmeleri Ekleme.

Birincil Değer

Birincil Değer süren ölçümlendirmeler için gösterilir ve modeli değiştirmek için değiştirilebilir. Ölçümlendirme değerini geçersiz kılabilirsiniz. Referans verilmeyen ölçümlendirmeler için ölçümlendirme adını değiştirebilirsiniz. Sürülen (referans) ölçümlendirmelerde bir değer ve ad listelenir ancak bunları değiştiremezsiniz.

	İsim	Seçilen ölçümlendirmenin adı.
	Ölçülendirme değeri	Seçilen ölçümlendirmenin değeri.
	Değeri geçersiz kıl	Birincil değeri geçersiz kılmak için seçin ve yeni bir değer girin. Değeri geçersiz kıl seçeneğinin işaretini kaldırırsanız ölçülendirme orijinal değerine döner ancak toleransı korur. Geçersiz kılınan değerler geometri değiştiğinde otomatik olarak güncellenmez. Orijinal değer Geçersiz kılınan değer
	Yönü Ters Çevir	Ölçümlendirme yönünü pozitif ve negatif olarak değiştirin.
	Konfigürasyonlar (Yalnızca parçalar ve montajlar.)	Birincil Değer verilerini belirli konfigürasyonlara uygular.

Ölçümlendirme Metni

	Metin	Ölçümlendirme otomatik olarak kutuda görünür, <DIM> öğesi ile gösterilir. Metin girmek için imleci kutuda herhangi bir yere getirin. <DIM> öğesini silerseniz değeri Değer Ekle (XX.XX) öğesine tıklayarak yeniden ekleyebilirsiniz. Bazı ölçümlendirme tipleri için, otomatik olarak ek metin görünür. Örneğin, bir düz havşa deliği için Delik Bilgisi deliğin çapını ve derinliğini de gösterir (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Delik Sihirbazında oluşturulan delikler için Delik Bilgileri Delik Sihirbazındaki bilgileri gösterir. Bilgi Değişkenleri iletişim kutusundan metni düzenleyebilir ve değişkenleri ekleyebilirsiniz. Katı lider ve hizalı metin içeren ISO Draft Standardı ölçümlendirmelerde, Ölçümlendirme Metni alanını kullanarak ölçümlendirme çizgilerinin üstüne ve altına metin yerleştirebilir veya doğrusal, çap ve yarıçap ölçümlendirmeleri için ölçümlendirme çizgilerinin üstündeki ve altındaki çift ölçümlendirme metnini ayırabilirsiniz. Metni ancak Metin Konumu seçeneği ölçümlendirme için Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler öğesinde Katı Lider, Hizalı Metin olarak ayarlanmışsa ayırabilirsiniz. Katı ölçümlendirme çizgisinin altına metin yerleştirmek için ikinci kutuyu kullanın. Parantez ve denetleme ana hattı birbirinden bağımsız olarak en üste ve en alta uygulanabilir.
	Parantez Ekle	Sürülen (referans) ölçümlendirmelerini parantezle veya parantezsiz görüntüleyebilirsiniz. Varsayılan olarak parantez içinde görüntülenirler.
	Kontrol Ölçümlendirmesi
	Merkez Ölçümlendirme	Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yakalar.
	Metni Ötele	Bir lider kullanarak ölçümlendirme metnini ölçümlendirme çizgisinden öteler.

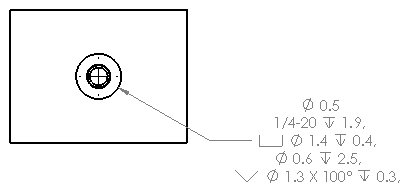

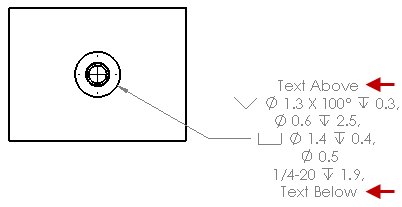

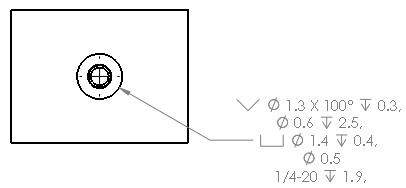

	Ters bilgi sırası	Gelişmiş Delik aracıyla oluşturulan delikler için bilgi sırasını tersine çevirir. Ters Bilgi Sırası seçili Ters Bilgi Sırası seçili değil Unsurdaki bilgiyi, ilave metin ekleyerek tanımlayabilirsiniz. Metin Üstte ve Metin Altta alanlarına eklenecek metni yazın.
	Yakın ve uzak taraf mesajlarını değiştir	Uzak ve yakın taraf metin dizelerini değiştirmek için seçin.
	Yasla	Metni yatay olarak yaslayabilirsiniz ve bazı standartlar için lideri dikey yaslayabilirsiniz. Sola Yasla , Ortaya Hizala , Sağa Yasla Sola Hizala     Sağa Hizala Yukarı Yasla , , Aşağı Yasla Yukarı Yasla Ortaya Yasla Aşağı Yasla
	Simgeler	İmleci standart bir sembol olmasını istediğiniz yere yerleştirmek için tıklayın. Sembol Kütüphanesi'ne erişmek için bir sembol simgesine veya Daha çok öğesine tıklayın. Bkz. Sembol Kütüphanesi'ni Kullanma.
	Tümü büyük harf	Seçilen ölçümlendirme veya delik bilgisinde, grafik alanındaki metnin tamamını büyük harf olarak görüntüler. Karma duruma geri dönmek için öğenin seçimini kaldırın.
	Pah Ölçümlendirme Göster	Uzaklık X Uzaklık Uzaklık X Açı Açı X Uzaklık C Uzaklığı Yalnızca 45° açılı pahlar için kullanılır.

Çift Ölçümlendirme

Ölçümlendirmenin belgenin birim sisteminde ve çift ölçümlendirme birimlerinde görüntülenip görüntülenmeyeceğini belirler. İki birim de Belge Özellikleri - Birimler 'de belirlenir. Belge Özellikleri - Ölçümlendirmeler 'de alternatif birimlerin nerede gösterildiğini ayarlayabilirsiniz. Çift ölçümlendirmeler köşeli ayraç içinde gösterilir.

	Birim Duyarlılığı	Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
	Tolerans Duyarlılığı	Tolerans değeri için ondalık ayracından sonraki basamak sayısını seçin.
	Duyarlılıkları modelle bağlantılandır	Alınan ölçümlendirmeler için, ikincil birimler için birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar.
	Sıfıra Yarım Değer Yuvarla	Her ölçümlendirme için içe doğru yuvarlamayı kontrol eder.
	Ayır	Çift ölçümlendirmeli yeni ölçümlendirmeleri bütün ölçümlendirme çizgisinin üstünde ve altında ayrım görüntülenecek şekilde ayarlamak için seçin. Metni ancak Metin Konumu seçeneği ölçümlendirme için Araçlar > Seçenekler > Belge Özellikleri > Ölçümlendirmeler öğesinde Katı Lider, Hizalı Metin olarak ayarlanmışsa ayırabilirsiniz.
