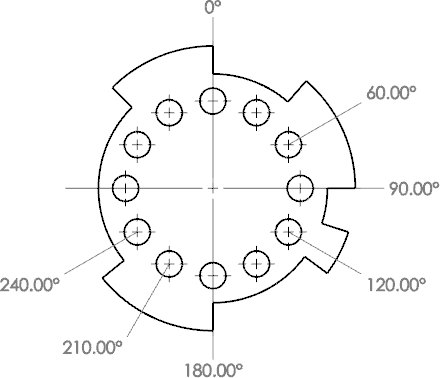

Bir teknik resim veya çizimdeki yay veya daire için açısal çalıştırma ölçümlendirmeleri oluşturabilirsiniz.
Açısal çalıştırma ölçümlendirmeleri oluşturmak için:
- Yay veya daire içeren bir teknik resim görünümünde, Açısal Çalıştırma Boyutu
(Ölçümlendirmeler/İlişkiler araç çubuğu) veya öğesine tıklayın.

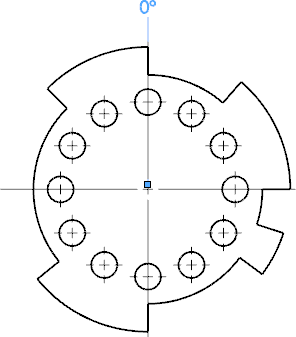

- Taban (sıfır derece ölçümlendirmesi) olarak tüm diğer öğelerin ölçüleceği
modelinin merkez işaretini seçin ve ölçümlendirmeyi modelin dışına yerleştirmek için tekrar tıklayın.
- Ölçümlendirilecek tepe noktalarını veya merkez işaretlerini seçin. Öğeler birer birer seçildikçe ölçümlendirme görünüme yerleştirilir ve sıfır derece ölçümlendirmesi ile hizalanır.
- Açısal çalıştırma ölçümlendirme modundan çıkmak için
öğesine tıklayın.
