SOLIDWORKS Inspection - 模板编辑器

SOLIDWORKS Inspection - 模板编辑器对话框可让您更改要从检查项目映射到检查报告的数据。

这些数据可以包括工程图名称或修订版等项目属性、工程图或模型中的自定义属性，以及检查流程、方法及上限和下限等检查特性的属性。

要打开此对话框，请单击启动模板编辑器 （SOLIDWORKS Inspection 工具栏）。

活动模板 显示您正在编辑的报告模板的路径。 单击更改以选择其他报告模板。
纵向样式模板/横向样式模板 在报告模板中垂直或水平显示标记。 在报告中插入标记之前选择方向。

例如，如果选择横向样式模板并将特性标记设置为零件序号，则每列都会显示零件序号（1、2、3...）。 如果选择纵向样式模板，则零件序号将显示在各行中，而不是显示在各列中。

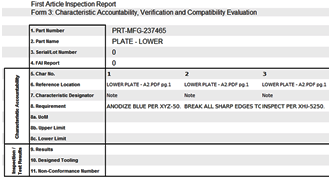

横向样式模板：

纵向样式模板：

模型中的自定义属性 将模型中的自定义属性映射到报告模板。
工程图中的自定义属性 将工程图中的自定义属性映射到报告模板。
特性标记 指定特性检查标记。
文档标记 指定 SOLIDWORKS Inspection 变量。
文档自定义属性名称
完成后关闭模板 单击完成时关闭 Microsoft® Excel® 模板。
