已构建的特征

使用 TolAnalyst 执行公差算例时，TolAnalyst 会考虑您使用“零件的 DimXpert”应用于已生成特征的尺寸和公差，还会考虑这些尺寸和公差对公差链中其它特征的影响。

受影响的已生成特征：

  • 相交点
  • 相交直线

相交直线范例

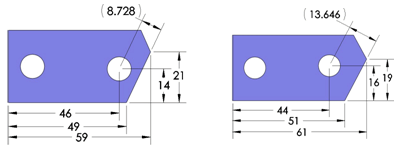

使用 TolAnalyst 创建一个算例，用以确定从右基准面到右侧孔距离的公差层叠，如图中的 11.18 参考尺寸。基准面的位置由两个已生成的特征（相交直线，如图中的红色圆圈所示）控制。



TolAnalyst 算例会考虑应用于已生成特征和孔的尺寸和公差。

值 20、50 和 60 会改变。
