SOLIDWORKS Inspection - 範本編輯器

SOLIDWORKS Inspection - 範本編輯器對話方塊可讓您變更要從檢查專案對應至檢查報告的資料。

資料可能包括工程圖名稱或修訂版本等專案屬性、工程圖或模型的自訂屬性，以及檢查特性的屬性，例如檢查過程、方法、上限與下限等。

若要開啟此對話方塊，請按一下啟動範本編輯器 (SOLIDWORKS Inspection 工具列)。

使用中的範本 顯示您正在編輯的報告範本路徑。 按一下變更來選擇不同的報告範本。
垂直的範本/水平的範本 在報告範本中的垂直或水平顯示記號。 在報告中插入記號前請先選擇方向。

例如，如果您選擇水平的範本，並將特性記號設定為零件號球編號，則每一欄會顯示一個零件號球編號 (1、2、3...)。 如果您選擇垂直的範本，則零件號球編號會以列而非欄顯示。

水平的範本：

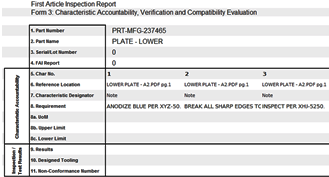

垂直的範本：

模型的自訂屬性 將模型的自訂屬性對應至報告範本。
工程圖的自訂屬性 將工程圖的自訂屬性對應至報告範本。
特性記號 指定特性檢查標籤。
文件記號 指定 SOLIDWORKS Inspection 變數。
文件自訂屬性名稱
完成時關閉範本 當您按一下完成時，即會關閉 Microsoft® Excel® 範本。
