Vous pouvez appliquer des relations de continuité de torsion entre des splines et d'autres entités d'esquisse dans les esquisses 2D. Les entités d'esquisse doivent partager un point d'arrivée. Ces relations créent une continuité lisse au point d'arrivée et appliquent une courbure constante, ainsi qu'un taux de courbure constant aux entités d'esquisse.
Vous pouvez appliquer des relations de continuité de torsion à une spline et une des entités d'esquisse suivantes :
- Spline
- Arc
- Arc conique ou elliptique
- Arêtes de modèle linéaires, circulaires, coniques, paraboliques, elliptiques ou basées sur une spline
Pour appliquer des relations de continuité de torsion :
- Sélectionnez un plan et ouvrez une esquisse.
- Cliquez sur Spline de style
(barre d'outils Esquisse) ou sur .
- Esquissez une spline.
- Cliquez à l'aide du bouton droit de la souris sur la spline et cliquez sur Montrer les champs de courbure.
- Cliquez sur Arc par 3 points
(barre d'outils Esquisse) ou sur .
- Esquissez un arc qui a un point d'arrivée commun avec la spline.

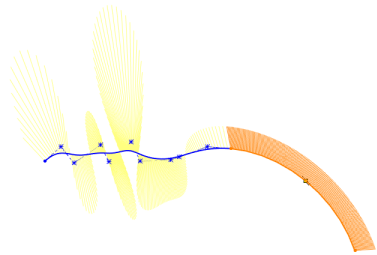

- Cliquez sur l'arc à l'aide du bouton droit de la souris et cliquez sur Montrer les champs de courbure.
- Appuyez sur Ctrl et sélectionnez la spline et l'arc.
Le PropertyManager Ajouter des relations/propriétés apparaît.
- Dans le PropertyManager Ajouter des relations/propriétés, sous Ajouter des relations, cliquez sur Continuité de torsion
.
- Cliquez sur
.

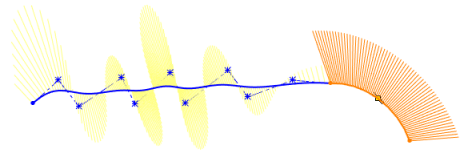

Le résultat est une continuité lisse avec courbure constante et taux de courbure constante au point d'arrivée partagé entre la spline et l'arc.
