| Raggruppamento di parti |
|
|
| |
Raggruppamento di parti |

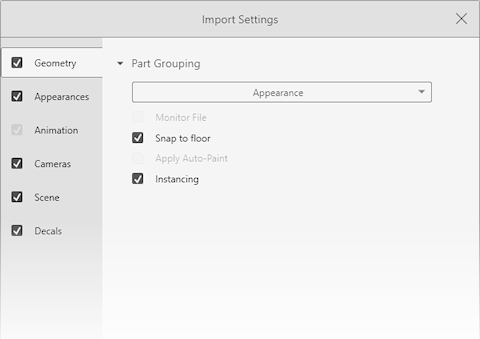

Raggruppa la geometria in parti in base alla scelta di livelli, aspetti e divisioni nel modello di origine. Opzioni:
- Automatico
Utilizza la migliore combinazione tra Livello/Aspetto, Aspetto/Livello, Livello e Aspetto per simulare la modalità reale di assemblaggio del prodotto.
- Appiattimento
Ignora tutti i raggruppamenti e importa una singola parte (utile per la risoluzione dei problemi)
- Gruppo/Aspetto
Specifico per file Autodesk Alias .wire, mantiene la gerarchia dei gruppi all'interno del file .wire, suddividendo o riunendo in sottogruppi gli elementi in base all'aspetto e al colore assegnati.
- Livello
Esegue le importazioni in base alle superfici assegnate ai livelli nel pacchetto CAD, ignorando qualsiasi aspetto e colore assegnato. Tutte le superfici assegnate a ogni livello nel file CAD vengono importate come singola parte
- Livello/Aspetto
L'ordine è importante. I livelli sono prioritari rispetto agli aspetti.
- Aspetto
Esegue le importazioni in base alle superfici a cui vengono assegnati lo stesso aspetto e lo stesso colore nel pacchetto CAD, ignorando eventuali raggruppamenti o livelli. Tutte le superfici a cui vengono assegnati lo stesso aspetto e lo stesso colore vengono importate come singola parte e dispongono di una parte per ciascun livello nel file CAD.
- Aspetto/Livello
L'ordine è importante. Gli aspetti sono prioritari rispetto ai livelli.
- Mantieni struttura
Mantiene la struttura non elaborata (gerarchia) dell'assieme (modello) nel pacchetto CAD. Ciò potrebbe produrre molte parti e può incidere sulle prestazioni.
|
| |
Monitora file |
Aggiorna automaticamente i modelli quando il file originale viene aggiornato e salvato nel software 3D. Il software segnala quando i modelli sono aggiornati esternamente ed è possibile accettare o ignorare la modifica. |
| |
Snap su pavimento |
Esegue automaticamente lo snap del punto più basso del modello sul pavimento della scena di Visualize. |
| |
Applica Auto-Paint |
Applica la funzione Auto-Paint (cioè, il software assegna un aspetto) in base allo schema di denominazione della parte o del modello. |
| |
Istanze |
Per i modelli di parte e di assieme SOLIDWORKS contenenti molte copie dello stesso oggetto, ad es. corpi o componenti duplicati. Utilizza una definizione di geometria singola per tutte le copie (istanze) dell'oggetto, anziché le copie complete della definizione della geometria per ogni copia dello stesso oggetto. Le istanze richiedono meno memoria della GPU, migliorano le prestazioni del rendering e possono ridurre le dimensioni dei file. Se si modifica la geometria di origine, le modifiche si propagano automaticamente a ogni istanza.
Le istanze utilizzano le impostazioni di ombreggiatura e materiale dall'oggetto sorgente. È possibile selezionare un'istanza e riposizionarla, scalarla e ruotarla. È possibile assegnare aspetti dalla libreria a determinate istanze.
|
| Impostazioni di tassellatura |
|
|
| |
Qualità |
Determina la precisione dei risultati durante la conversione di un modello in poligoni. Maggiore è la qualità, più poligoni verranno usati per rappresentare le superfici curve nel modello e più uniformi saranno i risultati. Una maggiore qualità di tessellatura potrebbe incidere sulle dimensioni dei file. |
| |
Impostazioni avanzate |
Consente di perfezionare la modalità di tassellatura dei modelli (convertiti in poligoni). Opzioni:
- Tolleranza. Definisce la distanza massima tra il bordo di un poligono e la superficie NURBS. Utilizzare un valore basso per creare tassellature di alta qualità.
Una valore di tolleranza basso genera un numero elevato di poligoni.
- Lunghezza massima. Definisce la lunghezza massima del bordo di un poligono. Utilizzare un valore minore per ottenere una tassellatura più densa delle superfici piatte.
- Angolo massimo. Definisce l'angolo massimo tra le normali di poligoni adiacenti. Utilizzare un valore minore per evitare che scompaiano piccole cunette.
|
| Impostazioni programma di disegno |
|
Consente di impostare l'allineamento (Asse verticale e Asse profondità) e le Unità CAD in modo che riflettano la configurazione del modello nel software di origine. In SOLIDWORKS Visualize le unità sono rappresentate dai metri.
|
