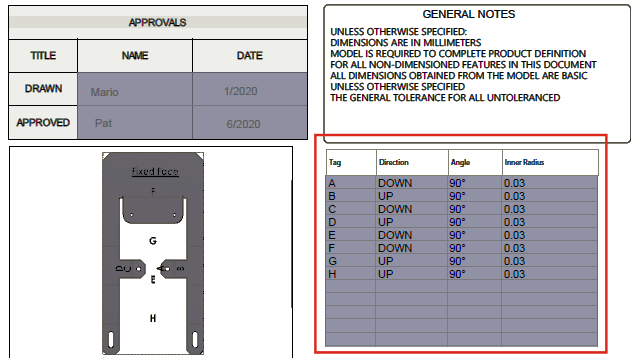

Per le parti in lamiera, è possibile includere una tabella di piegatura quando si pubblica un PDF 3D.
Per prima cosa, modificare un modello e inserire un segnaposto per una tabella di piegatura.
- Nell'Editor modelli 3D PDF, fare clic su Tabella di piegatura
, quindi fare clic nel modello per inserire il segnaposto della tabella. È possibile trascinare e ridimensionare il segnaposto.
- Fare clic all'esterno del segnaposto per rilasciarlo.
Usare quindi questo modello quando si pubblica un PDF 3D per una parte in lamiera con una tabella di piegatura.
- Fare clic su Pubblica su PDF 3D
(barra degli strumenti MBD o scheda Viste 3D).
- Nella finestra di dialogo Selezione modello, selezionare il modello e fare clic su OK.
- Nel PropertyManager Pubblica su PDF 3D, in Tabella di piegatura, selezionare una tabella di piegatura e le colonne da includere.
