È stata migliorata la modellazione per deflettori e gorgogliatori facenti parte dei componenti del sistema di raffreddamento.
Per i componenti di raffreddamento del deflettore, una lama inserita in un canale divide il condotto del flusso. Per modellare con precisione il passaggio del flusso attraverso un componente di raffreddamento del deflettore, specificare il diametro (D1), lo spessore della lama (T) e l'altezza della punta (H). In precedenza era necessario solo il diametro (D1) del deflettore. L'immagine mostra una sezione trasversale di un progetto del deflettore (a sinistra) e la mesh esaedrica di una sezione trasversale del deflettore (a destra).
Per i gorgogliatori, un tubo interno sostituisce la lama. Per modellare con precisione un componente di raffreddamento del gorgogliatore, specificare i diametri esterno (D1) e interno del tubo (D2), lo spessore del tubo (T) e l'altezza della punta (H). In precedenza, erano necessari solo i diametri esterno (D1) e interno del tubo (D2).
La modellazione avanzata del canale di flusso del deflettore e del gorgogliatore consente la creazione di una mesh esaedrica precisa attraverso la sezione trasversale. Questa rappresentazione più accurata della mesh migliora la precisione complessiva del flusso del liquido di raffreddamento e delle soluzioni di raffreddamento dello stampo.
 |
 |
| Sezione trasversale del gorgogliatore (2021) |

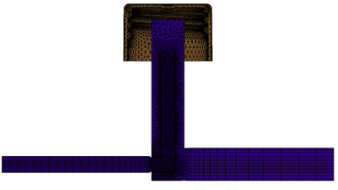

Mesh esaedrica di una sezione trasversale gorgogliatore (2021) |
