部品表にコンフィギュレーション固有の個数を表示

部品表の個数はコンフィギュレーションで指定されます。 個数を表示するコンフィギュレーションを選択できます。 トップレベルの部品表の場合、各コンフィギュレーション毎に個数を表示できます。

部品表で個数を表示するコンフィギュレーションを選択するには:

  1. ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > テーブル（Tables） > 部品表（Bill of Materials） をクリックします。
  2. それぞれのタイプの BOM（トップレベルのみ（Top-level only）、部品のみ（Parts only）、インデント（Indented））に次のプロパティを指定します。
    オプション 説明
    部品表ヘッダーにユーザー定義テキストを表示（Show custom text in BOM header）。 ヘッダーのデフォルト テキストを、ユーザー定義テキスト（Custom text）に入力したテキストに置き換えます。 ヘッダーを空白にするには、このオプションを選択し、ユーザー定義テキスト（Custom text）を空のままにします。
    部品表ヘッダーにコンフィギュレーションを表示（Show configuration in BOM header） ヘッダーにコンフィギュレーション名を追加します。
  3. OK をクリックします。
  4. 部品表（Bill of Materials）PropertyManager のコンフィギュレーション（Configurations）の下で、部品表に個数を表示するコンフィギュレーションを選択します。
    部品のみ部品表とインデント アセンブリ部品表の場合、１ つのコンフィギュレーションのみ選択できます。 トップレベルの部品表の場合、複数のコンフィギュレーションを選択します。
  5. 他のオプションを選択し、をクリックします。

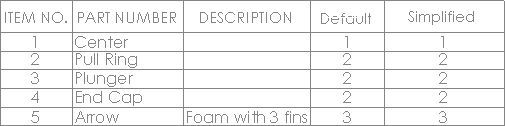

トップレベルのアセンブリに対して、選択した各コンフィギュレーションの個数列が表示されます。 たとえば、デフォルト（Default）や簡略化（Simplified）などのコンフィギュレーション名が、個数列に表示されます。
