他の図面ビューと整列

他の図面ビューと整列させるには：

  1. 次のいずれかを行います。
    • 図面ビューを選択し、 ツール (Tools) > 図面ビュー整列 (Align Drawing View) > 別のビューに平行 (Horizontal To Another View) または別のビューに垂直 (Vertical To Another View) をクリックします。
    • 図面ビューを右クリックし、図面ビューの整列(Alignment)を選択し、次のいずれかのオプションを選択します：

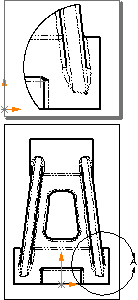

      原点を基準に横に整列（Align Horizontal by Origin）（別のビューに平行（Horizontal To Another View）と同等） align_horiz_by_origin.gif

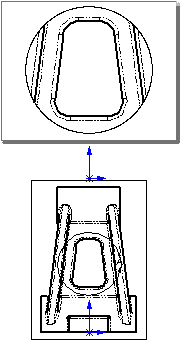

      原点を基準に縦に整列（Align Vertical by Origin）（別のビューに垂直（Vertical To Another View）と同等） align_vert_by_origin.gif

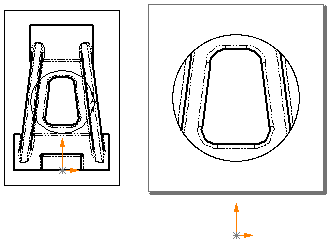

      中心を基準に横に整列(Align Horizontal by Center) align_horiz_by_center.gif

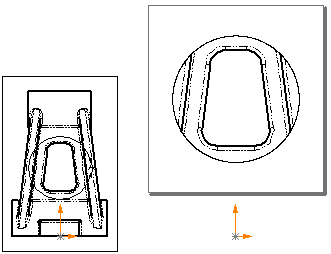

      中心を基準に縦に整列(Align Vertical by Center) align_vert_by_center.gif

      ポインタが Pointer_Align.gif に変わります。

  2. 整列する図面ビューを選択します。
    モデルの原点、または図面ビューの中心が、選択した方向に整列します。参照図面ビューを移動しても、整列は維持されます。
