ディテイリング モードの機能強化

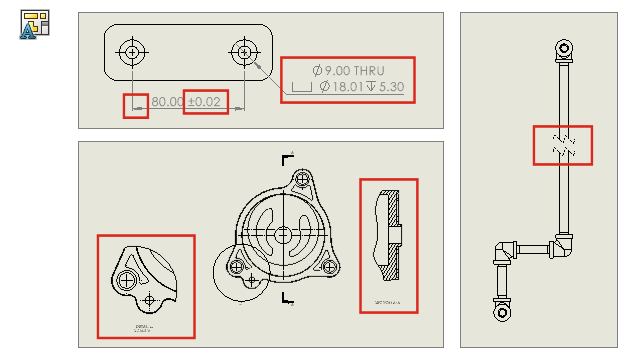

ディテイリング モードで作成された寸法とアノテート アイテムは、モデルに加えた変更を反映して更新されるようになりました。 また、破断表示、トリミング ビュー、詳細図の作成と変更、穴寸法テキストの追加と編集、既存の寸法とアノテート アイテムの追加特性の編集を行うことができます。

  • ディテイリング モードでの堅牢な参照

    堅牢な参照により、アノテート アイテムと寸法の最終的な関連性を維持するために解除済みにして保存する必要がなくなるため、大幅に時間を節約できます。 以前は、寸法やアノテート アイテムの参照先が不明にならないように、図面を完全に解除済みにして保存する必要がありました。

  • ディテイリング モードでの破断表示、ビューのトリミング、詳細図
    ディテイリング モードでは、破断表示、トリミング ビュー、および詳細図を作成および変更できます。 寸法やアノテート アイテムをビューに追加することもできます。
    破断表示、トリミング ビュー、または詳細図をディテイリング モードで追加または編集するには、図面を SOLIDWORKS 2021 で保存する必要があります。
  • ディテイリング モードの穴寸法テキスト

    ディテイリング モードでは、穴ウィザード（Hole Wizard）、詳細穴（Advanced Hole）、穴（Hole）、押し出しカット（Extruded Cut）、スイープ カット（Swept Cut）、回転カット（Revolved Cut）フィーチャーを使用する穴の穴寸法テキストを追加および編集できます。

  • 既存の寸法とアノテートアイテムをディテイリング モードで編集
    ディテイリング モードでは、解除済みモードで作成された既存の寸法とアノテート アイテムに対して、追加の特性を編集できます。 実行できる操作は次のとおりです。
    • 寸法公差値を編集する
    • 線種や矢印タイプなどの寸法特性を編集する
    • 直列寸法と基準線寸法のセットで寸法を追加/除去する
    • アノテート アイテム注記の特性と内容を編集する
