베이스 플랜지는 새 판금 파트의 첫 번째 피처입니다.
베이스 플랜지가 SOLIDWORKS 파트에 추가되면 파트가 판금 파트로 표시됩니다. 적절할 경우 굽힘이 추가되며 판금 관련 피처가 FeatureManager 디자인 트리에 추가됩니다.
베이스 플랜지 피처는 스케치에서 작성됩니다. 스케치의 윤곽은 다음과 같습니다.
| 단일 개곡선 |

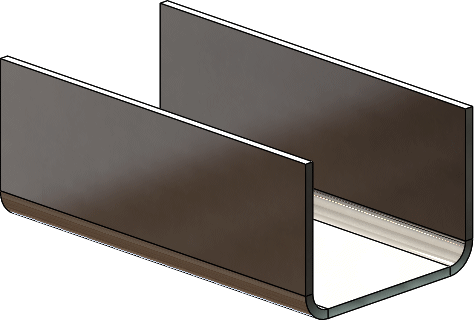

단일 개곡선은 돌출, 회전, 단면, 경로, 안내 곡선, 판금 등에 사용됩니다. 일반적으로 개곡선은 선이나 다른 스케치 요소로 그려집니다. 자유곡선은 개곡선을 가진 판금 파트에는 타당치 못한 스케치 요소입니다.

|
| 단일 폐곡선 |
단일 폐곡선은 돌출, 회전, 단면, 경로, 안내 곡선, 판금 등에 사용됩니다. 일반적인 폐곡선을 원형, 정사각형과 닫힌 자유곡선과 기타 닫힌 기하 형상으로 스케치할 수 있습니다. |
| 다중 중첩 폐곡선 |
다중 중첩 폐곡선이 돌출, 회전과 판금에 사용될 수 있습니다. (하나 이상의 윤곽선이 있을 경우 하나의 윤곽선은 기반이 있어야 합니다.) PropertyManager에서 윤곽선 선택  을 사용해서 피처로 변환할 하나 이상의 프로파일을 선택할 수 있습니다.일반적인 다중 중첩 폐곡선을 원형, 정사각형과 닫힌 형상 모양으로 스케치할 수 있습니다.
다중 중첩 폐곡선이 분리될 수도 있습니다. 일반적인 다중 분리 폐곡선을 원형, 정사각형과 닫힌 형상 모양으로 스케치할 수 있습니다.  |
베이스 플랜지 피처의 두께와 굽힘 반경은 다른 판금 피처의 기본값이 됩니다.
