Pozycjonowanie części za pomocą triady

Można użyć triady, aby ze zwiększoną dokładnością pozycjonować części w trasie dla instalacji z rur grubościennych, instalacji z elastycznych rur cienkościennych i instalacji elektrycznych.

Aby wyświetlać triadę przy każdym wstawianiu części, należy kliknąć Narzędzia > Opcje > Wyznaczanie trasy i wybrać opcję Użyj triady, aby ustalić pozycję i orientację komponentów przy upuszczeniu.

Można również kliknąć część prawym przyciskiem myszy i wybrać Przenieś łącznik triadą.



Dowolna kolejna akcja, taka jak kliknięcie w obszarze graficznym, zamyka triadę.

Obracanie części za pomocą triady

Część można obracać po umieszczeniu w trasie.

  1. Umieścić triadę zgodnie z objaśnieniami w temacie Pozycjonowanie części przy użyciu triady.

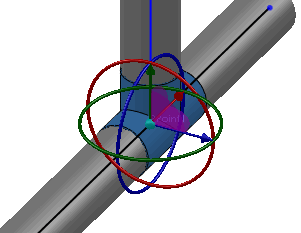

  2. Kliknąć i obrócić odpowiedni okrąg w triadzie, aby zorientować część. Każdy okrąg w triadzie obraca część w innym kolorem.
    Pojawi się kąt obrotu, a część zostanie obrócona

    .
  3. Zwolnić przycisk myszy, po osiągnięciu żądanej pozycji.

Przenoszenie części za pomocą triady

Część można przenosić po umieszczeniu w trasie.

  1. Umieścić triadę zgodnie z objaśnieniami w temacie Pozycjonowanie części przy użyciu triady.
  2. Kliknąć i przeciągnąć uchwyt, aby przemieścić część.
    Część przemieści się, wyświetlona zostanie odległość, a rury grubościenne pojawią się jako rozłączone.

  3. Zwolnić przycisk myszy, po osiągnięciu żądanej pozycji.
    Rury grubościenne zostaną ponownie połączone, chyba że część będzie przemieszczona poza wyrównanie. Pojawią się wtedy linie wytyczające, jak na ilustracji.

  4. Linie wytyczające należy przekształcić na trasę przy użyciu narzędzia Automatyczna trasa . Można również kliknąć linię wytyczającą prawym przyciskiem myszy i wybrać Konwertuj linie wytyczające.
    Linie wytyczające zostaną przekonwertowane na trasę.

    Linie wytyczające pojawiają się tylko w sesji edycji, w której łączniki są przenoszone przy użyciu triady.
