Korekcje geometrii dla powierzchni wchodzących w kontakt

Symulacje dla liniowych badań statycznych są dokładniejsze w przypadku zakrzywionych powierzchni, które wchodzą w kontakt.

Algorytm wykrywania kontaktu integruje współczynniki korekt geometrii, które poprawiają reprezentację zakrzywionych powierzchni utworzonych na podstawie geometrii cylindrycznej, sferycznej i stożkowej.

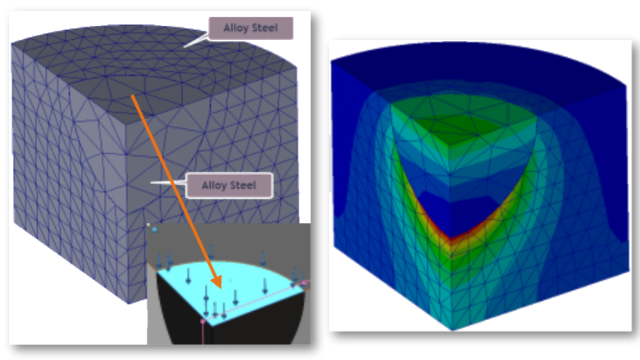

Powyższy rysunek przedstawia jedną czwartą modelu cylindrycznego z gniazdem sferycznym. Siatki dla dwóch części są tworzone niezależnie. Obciążenie naciskiem jest stosowane na górze wgłębienia sferycznego. Podczas symulacji siły kontaktowe powstają na granicach sferycznych. Wykres gradientu naprężenia pokazany po prawej stronie odzwierciedla dokładnie zachowanie kontaktu.

Poniżej przedstawiono inny przykład, w którym wyniki zostały udoskonalone w SOLIDWORKS Simulation 2021 dzięki integracji współczynników korekcji geometrii w symulacji kontaktu.

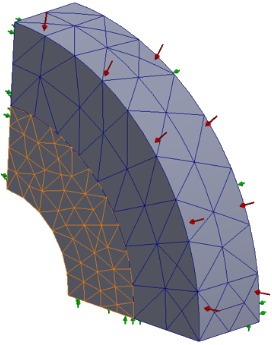

Dwa obiekty cylindryczne stykają się pod obciążeniem. Siatki obiektów są tworzone niezależnie. Obiekt wewnętrzny ma siatkę o jakości roboczej i wyższej gęstości. Obiekt zewnętrzny ma siatkę o wysokiej jakości i niższej gęstości.

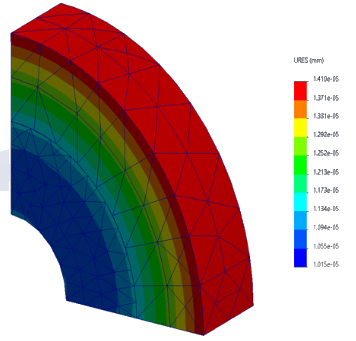

Wraz z integracją korekcji geometrii wykres konturu deformacji jest dokładny (SOLIDWORKS Simulation 2021).

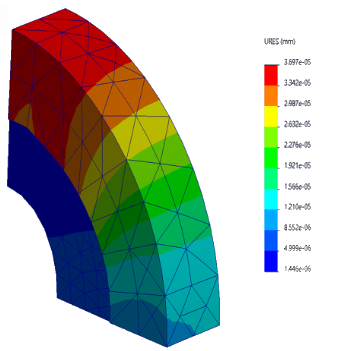

Niedokładny wykres konturu deformacji (SOLIDWORKS Simulation 2020).
