Aktualizacje terminologii dla SOLIDWORKS Simulation

Używane w interfejsie użytkownika terminy związane z kontaktem i siatką zostały zaktualizowane w celu dopasowania do tradycyjnej terminologii branżowej. Termin Interakcja został wprowadzony w celu opisania typu zachowania pomiędzy komponentami podczas symulacji (wiązane, kontaktowe lub swobodne).

Tak jak w poprzednich wersjach, można określić typ interakcji pomiędzy komponentami na trzech poziomach:

Interakcja globalna

Definiuje warunki mające zastosowanie do wszystkich komponentów. Określić domyślne warunki globalnej interakcji w nowym oknie dialogowym Opcje > Opcje domyślne > Interakcja.

Interakcja komponentu

Definiuje warunki, które mają zastosowanie do wybranych komponentów w menedżerze właściwości PropertyManager Interakcja komponentu.

Interakcja lokalna

Definiuje warunki, które mają zastosowanie do wybranych zestawów elementów geometrycznych w menedżerze właściwości PropertyManager Interakcje lokalne.
Ustawienia interakcji lokalnych zastępują interakcje na poziomie komponentu, natomiast interakcje na poziomie komponentu zastępują interakcje na poziomie globalnym.

Termin interfejsu dla typu interakcji Bez penetracji został zastąpiony terminem Kontakt. Termin dla typu interakcji Zezwalaj na penetrację został zastąpiony terminem Swobodne.

Dla typu interakcji Wiązane termin Niekompatybilna siatka został usunięty z interfejsu użytkownika. W SOLIDWORKS Simulation 2021 udoskonalone algorytmy sprawiają, że wyrażenie wiązania dla komponentów, dla których siatka jest tworzona niezależnie, jest bardziej niezawodne i dokładne (znane wcześniej jako wiązanie niekompatybilne). Nadal dostępna jest opcja wiązania komponentów poprzez wymuszenie wspólnych węzłów siatki na ich granicach (znana wcześniej jako wiązanie kompatybilne). Po wybraniu Wymuś wspólne węzły przy dotykających się granicach siatka dla wybranych komponentów jest tworzona jak dla jednego obiektu. Komponenty te zachowują się tak, jakby były zespawane na ich dotykających się granicach.

SOLIDWORKS Simulation 2020 — interfejs użytkownika SOLIDWORKS Simulation 2021 — interfejs użytkownika








Zestawy kontaktowe > Bez penetracji

Interakcje lokalne > Kontakt



Opcja Nieograniczona odległość przerwy zastępuje starszą opcję Zawsze ignoruj prześwit.

Opcja Jeżeli przerwa jest mniejsza niż zastępuje starszą opcję Ignoruj prześwit tylko jeżeli przerwa jest mniejsza niż.

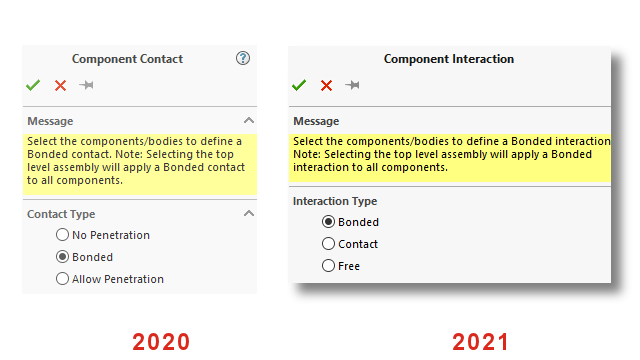

Kontakt komponentu > Wiązane

Interakcje komponentu > Wiązane
