Lista obciążeń złącza kołkowego w połączeniach kołkowych jest dokładniejsza w przypadku sił ścinających i momentów zginających w globalnym i zdefiniowanym przez użytkownika układzie współrzędnych.
Kierunek zastosowanych obciążeń wzdłuż złącza kołkowego jest brany pod uwagę podczas tworzenia listy obciążeń złącza kołkowego. Pomimo że wektor reprezentujący kierunek siły osiowej i momentu obrotowego pozostaje taki sam dla wszystkich połączeń kołkowych, kierunek wektorów siły ścinającej i momentu zginającego może się zmieniać z jednego połączenia na drugie.
Lokalna oś kołka jest wektorem, który łączy pierwsze połączenie kołkowe z ostatnim połączeniem. Lista obciążeń kołka zawiera siłę osiową i moment obrotowy wzdłuż lokalnej osi kołka. Siły ścinające i momenty zginające są normalne do wektora osiowego kołka.

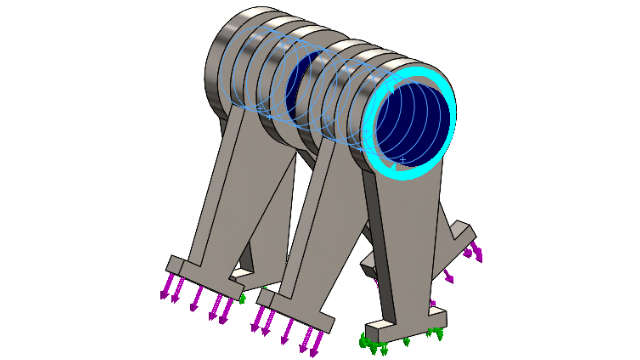

Tabela wyszczególnia siły złącza złożenia sześciu części połączonego ze sworzniem wieloprzegubowym (6 połączeń) pokazanego powyżej. Siły wywierane na złącze kołkowe działają pod kątem mierzonym od osi kołka. W SOLIDWORKS Simulation 2021 siły ścinające i momenty zginające złącza są dokładniejsze, ponieważ ich kierunki są prawidłowo zdefiniowane w każdym połączeniu kołkowym.

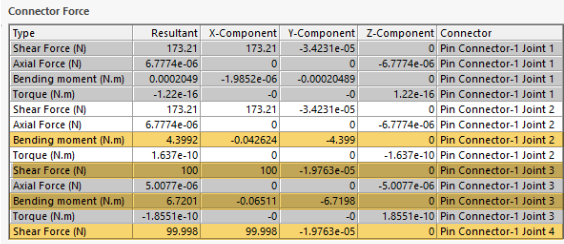

| Lista sił złącza (2021) |
 |

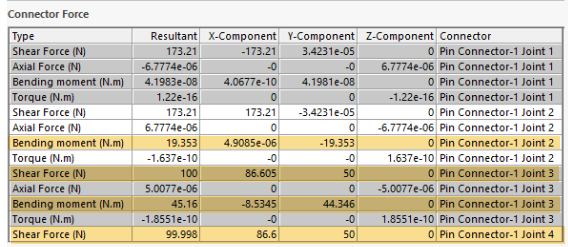

| Lista sił złącza (2020) |
 |
