Solvery symulacji

Udoskonalono czas rozwiązania liniowych badań statycznych z wieloma elementami kontaktu powierzchnia do powierzchni. Solver Intel Direct Sparse może obsługiwać statyczne badania liniowe i nieliniowe zawierające ponad 4 miliony równań.

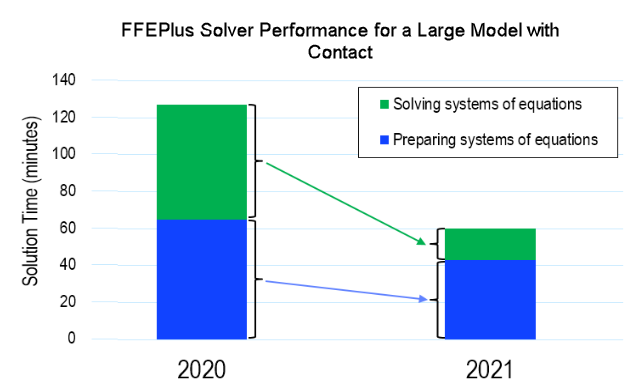

Obraz pokazuje całkowity czas rozwiązania w minutach dla liniowej analizy statycznej dużego modelu rozwiązanego przy użyciu solvera FFEPlus Iterative. Model zawiera 1,0 miliona elementów czworościanów i 0,5 miliona elementów kontaktowych, które ocierają się o siebie. Ze względu na udoskonalenia solvera FFEPlus w SOLIDWORKS Simulation 2021 całkowity czas rozwiązania dla tego modelu, który ma 1/3 elementów kontaktu powierzchnia do powierzchni z wszystkich elementów ogółem został skrócony o ponad 50%.

  • FFEPlus Iterative

    Czas rozwiązania liniowych badań statycznych jest krótszy dzięki użyciu równoległego przetwarzania wielordzeniowego do obliczenia sztywności dla elementów o kontakcie powierzchnia do powierzchni.

    Przenoszenie danych dotyczących sztywności w celu rozwiązywania zestawów równań zostało zoptymalizowane, ponieważ zastąpiono przetwarzanie oparte na plikach za pomocą przetwarzania opartego na funkcjach.

    Wzrost wydajności jest bardziej widoczny w przypadku dużych modeli, które łącznie zawierają co najmniej 10% stykających się elementów.

    Przetwarzanie oparte na funkcjach nie jest zaimplementowane dla modeli, które zawierają jedną z następujących funkcji:
    • Złącza: sprężyna, łożysko, śruba i złącze sztywne
    • Kontakt węzeł do powierzchni, kontakt wirtualnej ściany, symetria cykliczna, odległe obciążenie ze złączem sztywnym oraz belki działające jako usztywniacze.
    Ograniczenia te mają również zastosowanie do solvera Large Problem Direct Sparse.
  • Intel Direct Sparse

    Solver Intel Direct Sparse może obsługiwać znacznie większe badania symulacji liniowej i nieliniowej, w pełni wykorzystując dostępną pamięć. Gdy solver zużyje dostępną pamięć, do uruchomienia symulacji wykorzystuje dostępną ilość miejsca na dysku.

    Solver może uruchamiać symulacje dla badań liniowych statycznych i nieliniowych, które zawierają ponad 4 miliony równań.

  • Large Problem Direct Sparse

    Dla solvera uzyskano ograniczoną poprawę wydajności w oparciu o udoskonalone, oparte na funkcjach przekazywanie danych sztywności i równoległe przetwarzanie wielordzeniowe w celu obliczania sztywności dla elementów kontaktu powierzchnia do powierzchni w liniowych badaniach statycznych.

  • Automatyczny wybór solvera

    Zoptymalizowano algorytm, który wybiera najlepszy solver równań dla liniowych badań statycznych. Wybór najlepszego solvera równania (Intel Direct Sparse lub FFEPlus Iterative)) zależy od: liczby równań, przypadków obciążenia, typu siatki, operacji geometrycznych, operacji kontaktu i złącza oraz dostępnej pamięci systemowej.

  • Ręczny wybór solvera

    Interfejs użytkownika dla ręcznego wyboru solvera został udoskonalony w celu zapewnienia szybkiego dostępu do najwydajniejszych solverów. Aby wyświetlić wszystkie dostępne solvery, w oknie dialogowym Opcje wybrać Solver > Ręczny > Więcej solverów .

  • Przetwarzanie wielordzeniowe

    Tabela wyszczególnia specyfikacje przetwarzania wielordzeniowego solverów symulacji dla każdej licencji Simulation.

    Solvery Licencje Simulation — ograniczone do maksymalnie 8 fizycznych rdzeni Licencje Simulation — bez limitu liczby fizycznych rdzeni
    • FFEPlus
    • Intel Direct Sparse
    • Direct Sparse
    • Large Problem Direct Sparse
    • Intel Network Sparse
    • Simulation Xpress
      FFEPlus jest jedyną opcją solvera dla Simulation Xpress.
    • Simulation w SOLIDWORKS Premium
    • SOLIDWORKS Simulation Standard
    • SOLIDWORKS Simulation Professional
    • SOLIDWORKS Simulation Premium
