Создает графики сдвига, момента, вращающего момента или осевых сил для балок или графики осевых сил для стержней. Графики балки создаются в локальных направлениях для каждой балки.
Чтобы отобразить данный PropertyManager, запустите исследование Simulation. Нажмите правой кнопкой мыши папку Результаты
и выберите Определить диаграмму балки.
Отобразить
|
Компонент
|
Выберите один из указанных ниже параметров:-
Осевое усилие
-
Усилие сдвига в направлении 1
-
Усилие сдвига в направлении 2
-
Момент в направлении 1
-
Момент в направлении 2
-
Вращающий момент
Для стержней доступно только Осевое усилие.
|
 |
Единицы измерения
|
Выбрать единицы измерения графика.
|
| |
Отрисовка профиля балки (медленный способ)
|
Отображение диаграмм балки на действительной геометрии балки в отличие от отображения на цилиндрах. |
Выбранные балки
|
Все
|
Выбирает все балки.
|
|
Выбрать
|
Выберите балки в графической области. Программное обеспечение учитывает только Выбранные балки.
|
|
Ширина диаграммы балки
|
Управляет шириной эпюр балки для улучшения видимости.
|
Свойство
| |
Включить текст заголовка
|
Введите пользовательский заголовок эпюры.
|
| |
Связать эпюру с ориентацией именованного вида
|
Позволяет связать предварительно определенную ориентацию вида с активной эпюрой.
|
|
Ассоциировать с текущим видом
|
Связывает текущий вид с активной эпюрой. |
-
Чтобы отобразить направления балки в активной диаграмме балки, щелкните правой кнопкой мыши значок диаграммы балки и выберите Настройки. В окне PropertyManager в разделе Параметры деформированной эпюры, выберите Отобразить направления балки.
Программа создает эпюру локальной триады балки в центре каждой балки.
-
При создании новой эпюры графика балки в полях Автоматическое определение максимального значения и Автоматическое определение минимального значения в разделе Параметры графика отображаются значения компонента "Поперечная сила в направлении 1", независимо от выбранного компонента балки. В программе всегда отображаются фактические минимальные и максимальные значения для выбранной диаграммы балки в графической области.
Пример защемленной с обеих сторон балки, подвергнутой воздействию нагрузки, равномерно распределенной в локальном направлении 1. Программа строит эпюру поперечных сил в направлении 1 и график момента в направлении 2.
 |

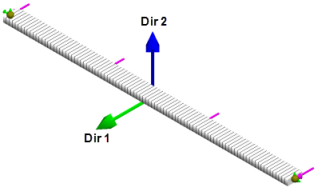

| Защемленная с обеих сторон балка, подвергнутая воздействию равномерно распределенной нагрузки по направлению 1. Для просмотра локальных направлений балки необходимо Создать эпюру качества сетки. На вкладке Настройки выберите Отобразить направления балки. |
 |

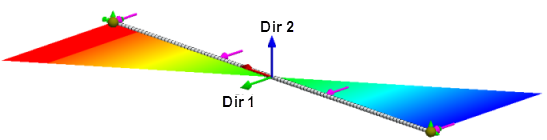

| График силы сдвига в направлении 1 |
 |

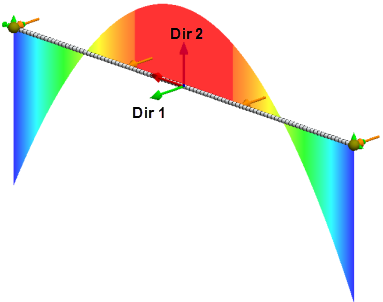

| График момента в направлении 2 |
Для балки, подвергнутой воздействию распределенной нагрузки в локальном направлении 2, программа строит эпюру поперечных сил в направлении 2 и эпюру момента в направлении 1.
Балки или рамы под действием осевой сжимающей нагрузки выдают негативное значения осевого напряжения балки, а балки под действием осевых растягивающих нагрузок выдают положительное значения осевого напряжения балки.
