Примеры управления сложным углом

В этом разделе показаны примеры сложных углов с различными порядками отсечения.

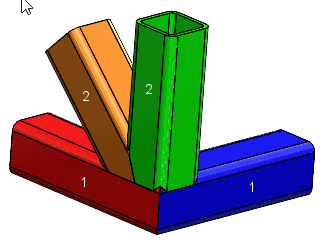

В следующих примерах числа на элементах представляют порядки отсечения:
  • Порядок отсечения=1
  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=2

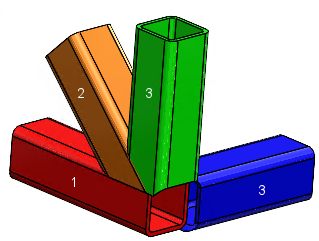

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=2
  • Порядок отсечения=3

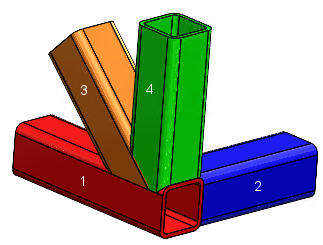

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=3
  • Порядок отсечения=4

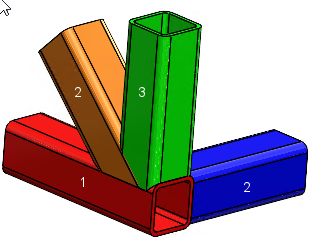

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=3
  • Порядок отсечения=3

Элемент в группе "Элемент инструмента отсечения"

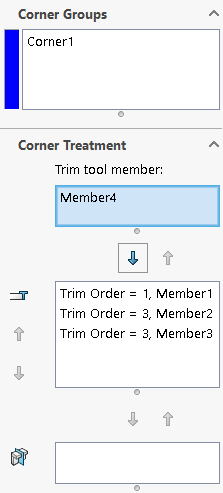

В окне PropertyManager Сложный угол при перемещении элемента из группы Отсечение тела в группу Элемент инструмента отсечения оставшиеся элементы отсекаются. Отсечение основано на:

  • порядке отсечения оставшихся элементов
  • положении элемента, перемещенного в группу Элемент инструмента отсечения.

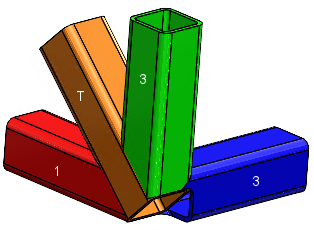

В следующем примере T означает, что элемент 4 перемещен в группуЭлемент инструмента отсечения.

Элемент в группе "Плоский инструмент"

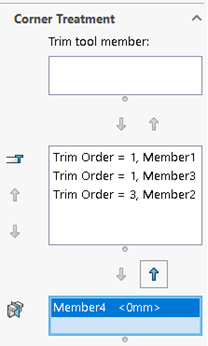

В окне PropertyManager Сложный угол при перемещении элемента в группу Плоский инструмент, перемещаемый элемент отсекается. Отсечение основано на порядке отсечений и положениях элементов, которые касаются перемещаемого элемента.

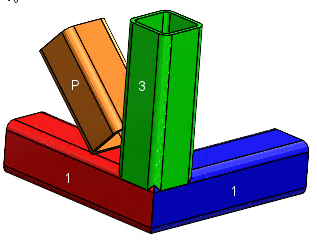

В следующем примере P означает, что элемент 4 перемещен в группу Плоский инструмент.
