| Вдоль X Предполагаемый
|
Горизонтальная линия, нарисованная вдоль оси X. Применяется к трехмерным эскизам.
|
| Вдоль Y Предполагаемый
|
Вертикальная линия, нарисованная вдоль оси Y. Применяется к трехмерным эскизам.
|
| Вдоль Z Предполагаемый
|
Горизонтальная линия, нарисованная вдоль оси Z. Применяется к трехмерным эскизам.
|
| Совпадение Предполагаемый
|
Вторая нарисованная окружность совпадает с первой окружностью.
|
| Коллинеарность Добавлено
|
Взаимосвязь "Коллинеарность" к первым двум горизонтальным линиям.
|
| Концентричность Добавлено
|
|
| Корадиальность Добавлено
|
Взаимосвязь "Корадиальность" добавлена к внутренним дугам.
|
| Равный Добавлено
|
Взаимосвязь "Равенство" добавлена ко всем внутренним окружностям. Таким образом, потребуется указать диаметр только для одной окружности.
|
| Одинаковая кривизна Добавлено
|
Степень изменения наклона (кривизны) одинакова в точке, общей для кривых (непрерывность C2).
|
| Равные прорези Добавлено
|
|
| Зафиксированный Добавлено
|
Взаимосвязь "Зафиксированность" добавлена к точке.
|
| Зафиксировать прорезь Добавлено
|
|
| Горизонтальное Добавлено
|
Взаимосвязь "горизонтальность" добавлена к маркерам сплайна.
|
| Пересечение Предполагаемый или добавленный
|
Взаимосвязь добавлена в точке пересечения двух линий. Если рисуемые линии и точки пересекаются друг с другом, то тогда формируется взаимосвязь.
|
| Объединение Добавлено
|
Конечная точка линии и точка на прямоугольнике сливаются, образуя одну точку.
|
| Средняя точка Предполагаемый или добавленный
|
Вспомогательная линия, построенная от средней точки диагональной линии.
|
| Нормаль Добавлено
|
Взаимосвязь "Перпендикулярность" добавлена между линией и плоскостью.
|
| Смещение Предполагаемый
|
Больший прямоугольник смещен на 10 единиц от меньшего прямоугольника с помощью инструмента Смещение объектов
 .
|
| На кромке Предполагаемый
|
Кромки твердотельного элемента проецируются на плоскость эскиза с помощью инструмента Преобразование объектов
 .
|
| На плоскости Предполагаемый и добавленный
|
Любая геометрия, нарисованная на плоскости.
|
| На поверхности Предполагаемый
|
Точка, нарисованная на плоскости.
|
| Параллельность Предполагаемый
|
Две линии, нарисованные параллельно.
|
| параллельно YZ Добавлено
|
Взаимосвязь "Параллельность" добавлена к трехмерной линии и передней плоскости.
|
| параллельно ZX Добавлено
|
Взаимосвязь "Параллельность" добавлена к трехмерной линии и передней плоскости.
|
| Перпендикулярно Предполагаемый
|
Вторая линия, нарисованная перпендикулярно к первой линии.
|
| Точка пронзания Добавлено
|
Взаимосвязь "Точка пронзания" добавлена между точкой эскиза и вертикальной линией.
|
| Cимметричность Предполагаемый или добавленный
|
Взаимосвязи добавлены с помощью инструмента Зеркально отразить объекты
 или Динамическое зеркальное отображение
 .
|
| Касательность Добавлено
|
Взаимосвязь "Касательность" добавлена к двум сплайнам.
|

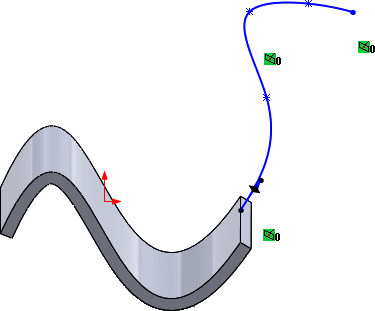

| Касательноcть к грани Добавлено
|
Одинаковый наклон на кромке пересечения между гранью и сплайном (непрерывность C1).
См. раздел Взаимосвязь касания к грани для сплайнов.
|
| Тяговое усилие |
См. раздел Использование тяги и ремней в компоновочных эскизах. |
| Вертикальное Предполагаемый
|
Окружность, центр которой предположительно находится в исходной точке эскиза.
|
