Расположение файла профилей сварных деталей по умолчанию:
install_dir\lang\language\weldment profiles.
Структура подпапок в папке профилей сварных деталей определяет параметры, которые отображаются в окне PropertyManager Элемент конструкции.
Окно
Выбранные элементы в PropertyManager и соответствующая папка в Проводнике файлов, а также структура файлов задаются следующим образом:
-
Главная папка. Содержит одну или несколько папок стандартов. В примере ниже профили сварных деталей располагаются в главной папке и содержат две папки стандарт (ansi inch и iso). В PropertyManager имя каждой папки стандартов отображается в качестве элемента для выбора в поле Стандарт.
-
Папки стандартов. Содержит одну или несколько папок типов, например, angle iron, c channel, pipe и т.д. В PropertyManager после выбора Стандарта имена всех его подпапок типов отображаются в поле Тип.
- Папки типов. Содержат одну или несколько деталей библиотечных элементов. В PropertyManager после выбора Типа имена деталей библиотечных элементов отображаются в списке Размер.

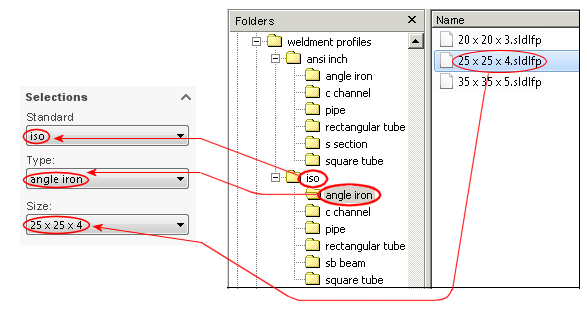

Элемент конструкции PropertyManager и Проводник файлов:
