Скругления переменного размера

Создает скругление со значениями переменного радиуса. Используйте контрольные точки для более простого определения скругления.

Модель с линиями перехода Кромки для скругления Применены скругления переменного размера

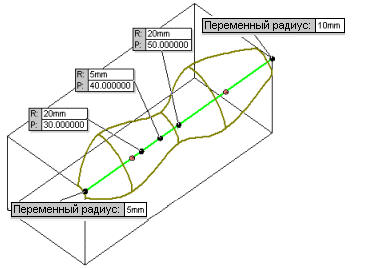

Пример точек управления переменного размера
Без точек управления
Точки управления переменного размера С точками управления

Скруглить элементы

Кромки для скругления В графической области выберите объекты, которые необходимо скруглить.
  Показать панель инструментов выбора Отображение или скрытие панелей инструментов для ускорения выбора
  Распространить вдоль линий перехода Скругление распространяется на все грани, расположенные касательно к выбранной грани. Пример: Распространить вдоль линий перехода
  Полный предв. просмотр Отображает предварительный вид скругления всех кромок.
  Частичный предв. просмотр Отображает предварительный вид скругления только одной кромки. Нажмите клавишу A для последовательного предварительного просмотра каждого скругления.
  Нет предв. просмотра Уменьшает время перестроения моделей со сложными поверхностями.

Параметры скругления

Выбранный Метод скругления определяет доступные параметры.
Симметричный Создание симметричного скругления, определяемого радиусом.
Асимметричный Создание асимметричного скругления, определяемого двумя радиусами.

Настройки переменного радиуса — симметричный

Присоединенные радиусы Служит для отображения списка кромок, выбранных в разделе Скруглить элементы для Кромки, грани, элементы и петли, а также точек управления, заданных в графической области.
Радиус Устанавливает радиус скругления. Выберите вершины, к которым применяется данный радиус, в Присоединенные радиусы.
Если скругление замкнутого сплайна и радиус скругления превышают кривизну кромки сплайна в какой-либо точке, может быть создана нежелательная геометрия.
  Настроить все Служит для применения текущего радиуса ко всем элементам в разделе Присоединенные радиусы.
  Профиль Служит для установки типа профиля скругления. Профиль служит для определения формы поперечного сечения для скругления.

Круговой

Конический Ро pm_rho.gif

Служит для установки соотношения, определяющего толщину кривой. Введите значение в диапазоне от 0 до 1.

Радиус конуса

Задает радиус кривизны в точке изгиба на кривой.

Непрерывная кривая

Создает более плавную кривую между смежными поверхностями.

Скругления с постоянной кривизной более сглажены, чем стандартные скругления, так как по краям у них нет перехода в кривизне.

Количество экземпляров Задает число управляющих точек на кромках.
  Плавный переход Создает скругление, плавно изменяющееся от одного радиуса к другому при согласовании кромки скругления со смежной гранью.
  Линейный переход Создание скругления, линейно изменяющегося от одного радиуса к другому, без согласования касательности кромки со смежным скруглением.

Настройки переменного радиуса — асимметричный

Присоединенные радиусы Список вершин кромок, выбранных в разделе Скруглить элементы, для параметра Кромки, грани, элементы и петли , а также список управляющих точек, выбранных в графической области.

Вершины, соединенные с несколькими скругленными кромками, отображаются в данном списке с *V. Такие вершины также отображаются с точкой управления несколькими кромками в графической области. Можно обратить ориентацию скругления на одной или нескольких кромках, пересекающих такую вершину. Нажмите точку управления несколькими кромками, чтобы выбрать кромки, для которых требуется обратить ориентацию.

Расстояние 1 Задается радиус для одного направления скругления.
Расстояние 2 Задается радиус для другого направления скругления.
  Настроить все Текущие значения параметров Расстояние 1 и Расстояние 2 применяются ко всем элементам в разделе Присоединенные радиусы.
Реверс направления Обращаются размеры для параметров Расстояние 1 и Расстояние 2.
  Профиль Служит для установки типа профиля скругления. Профиль служит для определения формы поперечного сечения для скругления.

Эллиптическая

Конический Ро pm_rho.gif

Служит для установки соотношения, определяющего толщину кривой. Введите значение в диапазоне от 0 до 1.
Количество экземпляров Задает число управляющих точек на кромках.
  Плавный переход Создает скругление, плавно изменяющееся от одного радиуса к другому при согласовании кромки скругления со смежной гранью.
  Линейный переход Создание скругления, линейно изменяющегося от одного радиуса к другому, без согласования касательности кромки со смежным скруглением.

Параметры для уменьшенного скругления

При использовании этих параметров можно создавать плавный переход между смежными поверхностями, включая кромку детали, в скругляемом угле. Можно выбрать вершину и радиус, а затем назначить одинаковые или разные уменьшенные расстояния для каждой кромки. Уменьшенное расстояние — это точка вдоль каждой кромки, в которой начинается скругление на три грани, которые сходятся в одной вершине. Пример: Предварительный просмотр уменьшенного скругления
Расстояние Устанавливает уменьшенное расстояние скругления, измеряемого от вершины.
Уменьшенные скругления Выберите одну или несколько вершин в графической области. Кромки уменьшенных скруглений соединяются в выбранных вершинах.
Расстояние Служит для отображения списка номеров кромок с соответствующими значениями расстояния уменьшения. Чтобы применить различные уменьшенные расстояния к кромкам, выберите кромку в Уменьшения . Затем установите расстояние и нажмите кнопку Enter.
  Настроить все Служит для применения текущего расстояния ко всем кромкам в разделе Расстояние.

Параметры скругления

Выбрать сквозь грани Дает возможность выбирать кромки сквозь грани, которые эти кромки скрывают.
Тип перекрытия Управляет поведением скруглений на отдельных замкнутых кромках (например, окружностях, сплайнах, эллипсах) при соединении с кромками. Пример: Тип перекрытия. Выберите один из указанных ниже параметров:

По умолчанию

Приложение выбирает параметр Оставить кромку или Оставить поверхность.

Оставить кромку

Кромка модели остается неизменной во время настройки скругления.

Оставить поверхность

Кромка скругления настраивается и делается непрерывной и гладкой, тогда как кромка модели изменяется до согласования с кромкой скругления.
