Создание двунаправленного элемента траектории

Можно создавать элементы по траектории для промежуточного профиля в любом направлении или для всего маршрута с помощью опции Оба направления.

Также можно управлять значением скручивания маршрута независимо для всех направлений элемента по траектории и применять значение скручивания по всей длине траектории. При этом невозможно использовать направляющие кривые или задавать начальные и конечные условия касания для двунаправленного элемента по траектории.

Параметр "Оба направления" доступен для бобышки/основания по траектории, выреза по траектории (кроме вырезов по траектории с помощью параметра "Твердое тело по траектории") и деталей с поверхностью по траектории. Параметр доступен только для сборок с вырезами по траектории.

Для создания двунаправленного элемента по траектории:

  1. В детали выберите Вставка > Бобышка/основание > По траектории.

  2. В PropertyManager на вкладке Профиль и направление выберите Профиль эскиза и выполните следующие действия:

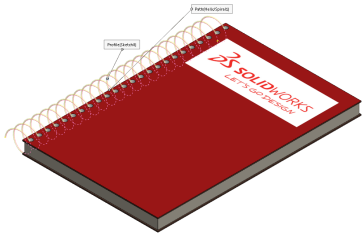

    1. В плавающем окне дерева конструирования FeatureManager выберите Sketch8 для раздела Профиль и Helix/Spiral1 для раздела Направление.

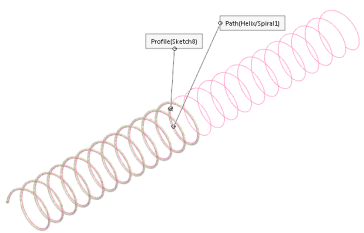

    2. Чтобы переключить направление траектории, можно выбрать Направление 1 и Направление 2 .

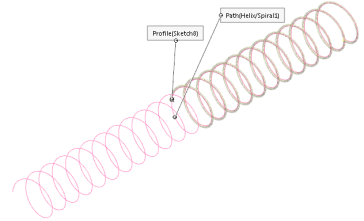

      Направление 1 Направление 2
    3. Выберите Оба направления .

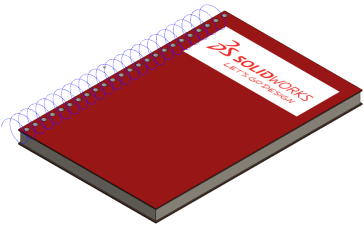

      Траектория проходит в обоих направлениях.

  3. На вкладке Параметры выполните следующие действия:

    1. Для раздела Ориентация профиля выберите По направлению.
    2. В разделе Скручивание профилей выберите Естественный.
      Можно указать скручивание независимо для каждого конца элемента по траектории и применить угол скручивания для всей траектории.

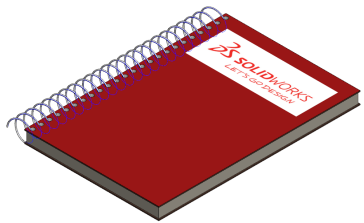

      Параметры Отобразить предварительный просмотр и Результат слияния выбраны по умолчанию.
  4. Нажмите .
