Вкладка Предв. просмотр в Print3D PropertyManager позволяет запускать анализ предварительного просмотра, чтобы идентифицировать грани, которые требуют поддержки в режиме печати 3D.
Принтеры имеют разные правила для углов граней, которым необходима поддержка. Часто, если угол грани простирается более чем на 45º относительно печати, необходимо обеспечить опору грани с использованием геометрии опоры во время печати 3D.
Для идентификации граней, которым необходимы опоры:
- Выберите .
- На вкладке PropertyManager Предв. просмотр в разделе Создать анализ выберите Показывать грани, которые требуют опоры.
- Установите угол от вертикали, чтобы определить пороговые значения опоры.
Это угол, выше которого необходимо добавить опоры, чтобы предотвратить модель от разрушения во время печати.
- Чтобы определить цвет граней, которые нуждаются или не нуждаются в опоре:
- Для выбора функции Цвет опорной грани выберите Редактировать цвет.
Выберите используемый цвет и щелкните OK.
- Для функции Опора не требуется щелкните Редактировать цвет.
Выберите используемый цвет и щелкните OK.

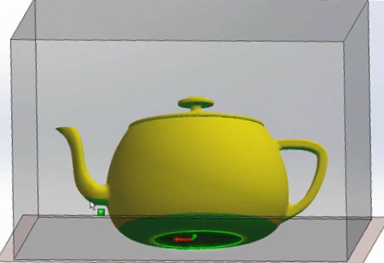

Выбранные цвета отражены в модели.

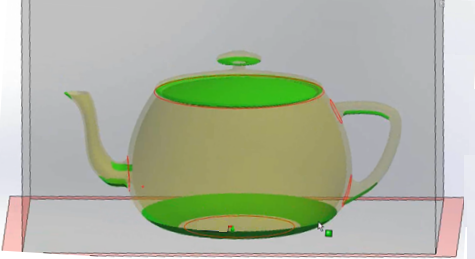

- Щелкните функцию Показывать как прозрачные, чтобы сделать ту геометрию, которую не нужно поддерживать, прозрачной. Это позволяет легко увидеть области, которые нуждаются в поддержке.
- Нажмите
.
