Изображения (файлы .bmp, .gif, .jpg, .jpeg, .tif и .wmf) можно вставлять в чертеж как в эскиз.
Чтобы вставить изображение в чертеж:
- Выберите Картинка эскиза
(панель инструментов "Эскиз") или .
- В диалоговом окне перейдите к файлу изображения и выберите Открыть.
- Выберите параметры в окне PropertyManager Картинка эскиза, затем нажмите кнопку
.
Вставляемые изображения имеют координаты (0,0) и размещаются в чертеже в положении (0,0) (левый нижний угол).
- В графической области изображения можно перетаскивать, а также изменять их размер.
- В окне Картинка PropertyManager (Менеджера свойств) можно управлять положением, размером, поворотом и прозрачностью изображений.
- Чтобы открыть окно PropertyManager (Менеджера свойств) и активизировать перетаскивание, дважды нажмите на изображении.

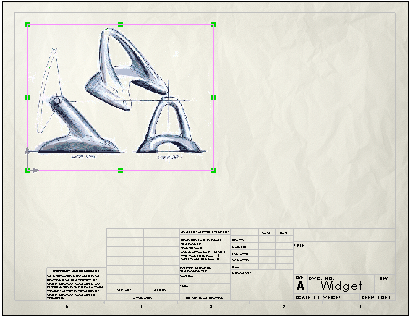

Пример: Использование картинки в чертежах
