Dairesel Çoğaltmalar Oluşturma

Belirtilen merkez nokta etrafında belirtilen bir objeyi kopyalayarak dairesel bir çoğaltma oluşturabilirsiniz. Kopya sayısını kendiniz kontrol edersiniz. Ek olarak çoğalttıkça kopyaları döndürebilirsiniz. Aksi halde kaynak objenin hizalamasını muhafaza ederler.

DraftSight, belirtilen eksen noktasıyla obje üzerindeki bir taban noktası arasındaki uzaklığı temel alarak dairesel çoğaltma yarıçapını belirler. Bir yakalama noktasını taban noktası olarak kullanabilir veya başka bir nokta belirtebilirsiniz.

3B dairesel çoğaltmalar için boşlukta herhangi iki noktayla eksen rotasyonunu belirtebilirsiniz.

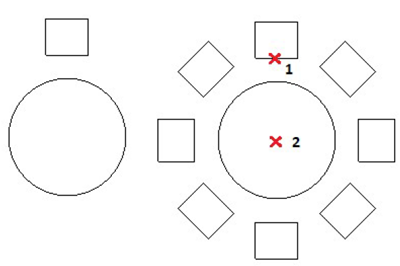

Örnek: 8 öğeyle dairesel çoğaltma, 360° doldurma.

Bir dairesel çoğaltma oluşturmak için:

  1. Aşağıdakilerden birini yapın:
    • Şeritte, Başlangıç > Değiştir > Çoğaltma öğesine tıklayın.
    • Menüde, Değiştir > Çoğaltma öğesine tıklayın.
    • Pattern yazın.
  2. Çoğaltma iletişim kutusunda, Çoğaltma tipi'nin altında, Dairesel öğesini seçin.
  3. Objeleri belirtin öğesine tıklayın, çoğaltmayı oluşturmak için objeleri seçin ve seçimi tamamlamak için Enter tuşuna basın.

    Seçiminiz tamamlandığında iletişim kutusu kaybolur.

    Belirtilen objeler koleksiyonuna elemanlar denir.

  4. Eleman taban noktası'nın altında, şunları tanımlayın:
    • Seçilen son objeyi kullan. Taban noktasını, belirlediğiniz son objeden kullanır.
    • X ve Y. Değerleri yazın ya da grafik alanında taban noktasını belirtmek için Taban noktasını seçin öğesine tıklayın.
  5. Eksen noktası altında, X ve Y için çoğaltmanın merkez noktasının değerlerini yazın veya Merkez noktasını seçin öğesine tıklayın.
  6. Çoğaltılırken kopyaları döndürmek için Elemanlara eksen etrafında oryantasyon yap öğesini seçin. Aksi takdirde kopyalar, kaynak objelerin yönünü korur.

  7. Ayarlar'ın altında şunları tanımlayın:
    • Çoğaltmayı şuna dayandır. Bir seçenek belirleyin:
      • Elemanlar Arasındaki Açı ve Toplam Eleman Sayısı
      • Doldurma Açısı ve Elemanlar Arasındaki Açı
      • Doldurma Açısı ve Toplam Eleman Sayısı
    • İsteğe bağlı. Aradaki açı. Çoğaltma objelerinin taban noktaları ve çoğaltmanın merkezi arasındaki iç açıyı belirler. Pozitif bir değer yazın veya Öğeler arasındaki açıyı seçin öğesine tıklayın.
    • İsteğe bağlı. Doldurma açısı. Pozitif veya negatif bir değer yazın veya Doldurma açısını seçin öğesine tıklayın. Doldurma açısı için varsayılan değer 360° tam daire çoğaltmasıdır. Sıfır değerine izin verilmez.
    • İsteğe bağlı. Toplam sayı. Dairesel çoğaltmada, kaynak dahil olmak üzere sonuç olarak ortaya çıkan kopya sayısını belirtir.
    • Seviyeler. 3B dairesel çoğaltmadaki seviye sayısını belirtir.
    • Seviyeler arasındaki aralık. Seviyeler arasındaki mesafeyi belirler.
    • Satırlar. Dairesel çoğaltmadaki satır sayısını belirler.

      Aşağıdaki örnekte iki satırlı dairesel bir çoğaltma gösterilmektedir. Her satırda sekiz öğe bulunur ve 360° doldurulur.

    • Satırlar arası boşluk. Dairesel çoğaltmanın satırları arasındaki mesafeyi belirtir.
  8. Tamam'a tıklayın.
Çoğaltma iletişim kutusunda, çoğaltmayı oluşturmadan önce kontrol etmek için Önizleme öğesine tıklayın. Bu seçeneği gerektiği gibi kullanabilir ve çoğaltmayı oluşturmak için Tamam'a tıklayabilirsiniz.
