设计意图

设计意图为尺寸被修改时您的模型行为如何。

设计意图范例之一为您如何在块中生成孔及标注尺寸。 例如，孔可离边角或边线有一段距离，或可位于面的中间。 如果块或孔的大小更改，但设计意图已在定义中考虑到，零件将正确重建。

SOLIDWORKS 捕捉设计的意图，包括几何关系、参数、及模型行为。 您可大致绘制直线，以后再正确标注尺寸。 您还可随时更改草图和特征尺寸并重建零件。

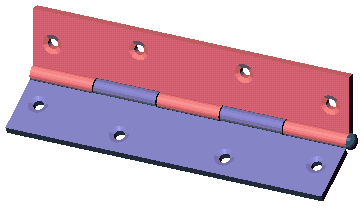

在下例中，一个孔为固定，另一个由方程式驱动，另两个被镜向。 当合叶的尺寸更改时，这些孔在长度和宽度方向上仍保持适当的距离。
