定位注释

您可以按以下方式定位注释：
  • 从注释 PropertyManager 中指定所选注释的位置，或从参数中选择在屏幕上显示。
  • 选择注释并使用 移动实体 （“草图”工具栏）来移动注释。 您还可以指定注释坐标中的更改，或使用捕捉选项将注释捕捉到新的位置。
  • 拖动注释。
  • 从文字格式 PropertyManager 的文字格式部分，设置注释文本的垂直对齐。
  • 使用矩形定位注释。

指定注释的 X-Y 坐标位置

可以从注释 PropertyManager 中指定所选注释的位置，或从参数中选择在荧屏上显示。

要通过荧屏上的 X-Y 坐标指定注释位置：

  1. 选择注释。
  2. 从注释 PropertyManager 的参数中选择 在荧屏上显示。
    坐标栏区 随即出现在图形区域中。
  3. 在出现的 X 和 Y 字段中修改所选注释的 X-Y 坐标。(0,0) 位置是工程图图纸的左下角。
  4. 远离注释单击以关闭坐标字段。
    选择注释并在注释 PropertyManager 中选择在荧屏上显示后，随后选择的所有注释的 X-Y 坐标字段都将出现在工程图中。

通过移动方式指定注释位置

您可使用移动实体工具将注释移动到新位置。

要移动注释实体：

  1. 右键单击注释，然后选择移动实体。
  2. 从 移动 PropertyManger 中选择：
    • X/Y，然后键入相对的 X 坐标和 Y 坐标位置的值
      输入的 X 坐标和 Y 坐标位置是相对于当前注释坐标的正值或负值。
    • 从/到和在图形区域中，选择起点，移动您的鼠标，然后单击以设置最终的注释位置
      选择从/到之后，您可以右键单击该注释，然后选择一个快速捕捉选项以选择目标点：
      • 点捕捉
      • 中心点捕捉
      • 中点捕捉
      • 象限点捕捉
      • 交叉点捕捉
      • 最近点捕捉
      • 水平/垂直点捕捉
      • 网格线捕捉

竖直校准注释文本

从注释 PropertyManager 的文字格式部分将注释文本设置为竖直校准。

要将注释文本设置为竖直校准：

  1. 选择注释。
  2. 在文字格式 PropertyManager 的文字格式部分，选取一项：
    • 顶部对齐
    • 中间对齐
    • 底部对齐

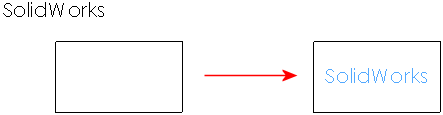

使用矩形定位注释

要使用矩形定位注释：

选取一注释和矩形，然后右键单击注释并选择捕捉到矩形中心，这样可以使用矩形来定位注释。
