添加柔性零部件的示例

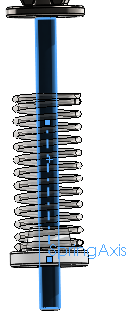

在本示例中，您会将弹簧零部件添加到模型中。

要添加柔性零部件：

  1. 打开模型并插入弹簧零部件。

  2. 在模型和弹簧零部件之间生成重合配合。

  3. 单击视图 > 隐藏/显示 > 轴 。
  4. 在弹簧零部件的中心轴与模型的圆柱轴之间创建同心配合。
  5. 单击 。
  6. 在 FeatureManager 设计树中，右键单击弹簧零部件，然后在上下文菜单中单击使零件为柔性 。
    在图形区域中，将显示未附加的参考实体的预览。

  7. 要重新附加参考实体，请单击模型上的平面的面。
  8. 单击 。
    在图形区域中，您可以上下移动模型。
