插入基准特征符号

  1. 执行以下操作之一：
    • 对于零件，单击基准（MBD 尺寸工具栏），或单击工具 > MBD 尺寸 > 基准。
    • 针对工程图，单击基准特征（注解工具栏），或单击插入 > 注解 > 基准特征符号。
    要将基准特征符号附加到尺寸或形位公差符号，请执行以下操作之一：
    • 在创建基准特征符号之前，预先选择尺寸或形位公差符号。
    • 在创建基准特征符号之后，将其拖动到尺寸或形位公差符号上。
  2. 在基准特征 PropertyManager 中编辑选项。
  3. 在图形区域中单击以放置附加项然后放置该符号。附加内容（如实三角形）随工程图边线的角度而折弯。
  4. 根据需要继续插入多个符号。
  5. 单击 。

如果将基准特征符号拖离模型边线，则会添加延伸线。

如要编辑基准特征符号，选择该符号。

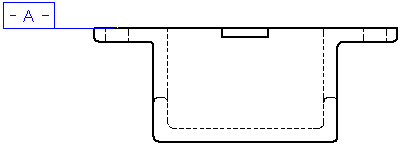

如果您使用 ANSI 尺寸标注标准，则可以用 1982 样式显示基准特征符号。 要为活动文档选择此选项，请单击工具 > 选项 > 文档属性 > 注释 > 基准。 选择显示 1982 前之基准。
