显示派生零件参考

对派生零件参考的支持得到了改进，您可以在文件视图选项卡和 SOLIDWORKS PDM 插件中查看它们。

  • 计算材料明细表

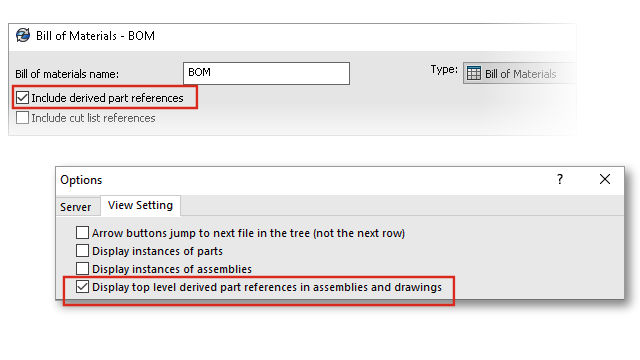

    您可配置已计算的材料明细表以包括派生零件参考。 在管理工具中打开材料明细表对话框，然后选择包括派生零件参考。

  • “包含”和“使用位置”选项卡

    无论所选配置如何，您都可以在包含和使用位置选项卡中查看派生零件参考。 以前，派生零件参考仅在您为配置选择了不显示配置选项时才显示。

  • SOLIDWORKS PDM 插件

    在 SOLIDWORKS 中，单击工具 > SOLIDWORKS PDM > 选项。在视图设置选项卡中，选择在装配体和工程图中显示顶层派生零件参考。 您可以在装配体和工程图的参考结构中查看顶层派生零件参考。

    您还可以在父零件文件的参考结构中查看 3D Interconnect 派生零件参考。
