SOLIDWORKS PDM Web2 使用 eDrawings Web 檢視器技術，可讓您動態預覽 SOLIDWORKS 和 eDrawings 檔案。

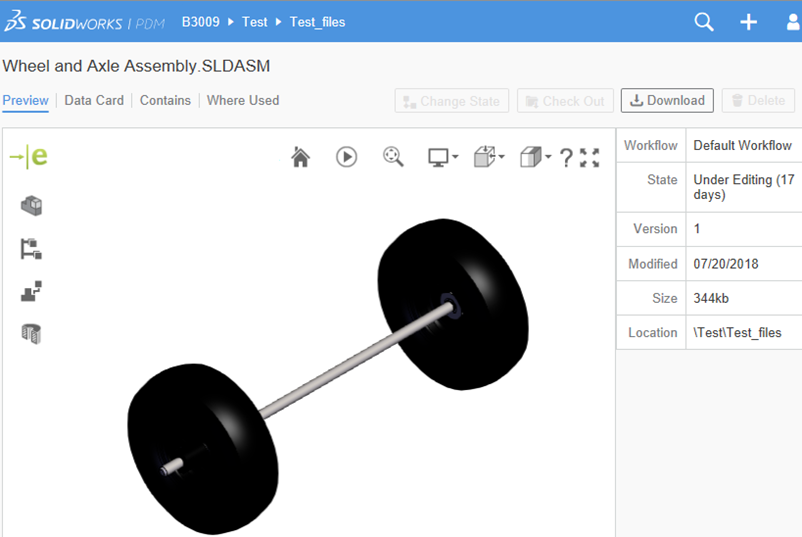

eDrawings 預覽頁面會顯示工具和圖面。
沿著圖面頂部及側邊的工具提供模型的資訊，並讓您操控模型的顯示方式。
| eDrawings 圖示 |
描述此為 eDrawings 預覽。 |
| 零組件 |
列出檔案的零組件。 當您按一下每個零件時，圖面中會強調顯示該零件。 |
| 模型組態 |
列出檔案的模型組態。 |
| 爆炸 |
使用滑動桿來控制爆炸的範圍。 |
| 剖面視圖 |
產生剖切平面。 |
| 重設 |
將模型或工程圖回復到開啟時的狀態。 當您按一下重設時，所有旋轉、移動、零組件移動和方位的變更都會復原。
|
| 動畫視圖 |
產生模型的動畫。 |
| 最適當大小 |
配合圖面調整模型的適當大小。 |
| 周圍吸收 |
控制周圍光線衰減情形以顯示物件在陰天的狀態。 |
| 遠近透視 |
顯示模型的遠近透視視圖。 |
| 視角方位 |
顯示前視圖、後視圖、左視圖、右視圖、上視圖、下視圖和等角視圖等視圖。 |
| 開啟文件 |
以線架構、塗彩輪廓或塗彩視圖來顯示模型。 |
| 說明 |
顯示旋轉、移動、縮放模型，以及將模型調整為最適合螢幕的大小的滑鼠手勢和觸控螢幕手勢。 |
| 全螢幕 |
在整個瀏覽器視窗中顯示預覽。 再按一下可結束全螢幕。
|
零件和組合件檔案可使用剖面視圖、視角方位、顯示和產生視圖動畫工具。 僅有組合件檔案中可使用零組件、模型組態和爆炸工具。
