Organisation des corps volumiques

Dans l'arbre de création FeatureManager, vous pouvez organiser et gérer les corps volumiques de plusieurs manières :

  • Groupez les corps dans des dossiers au sein du dossier Corps volumiques .
  • Sélectionnez les commandes à appliquer à tous les corps inclus dans un dossier.
  • Dressez la liste des fonctions appartenant à chaque corps.

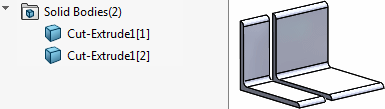

Le nombre de corps volumiques dans le document de pièce s'affiche entre parenthèses à côté du dossier Corps volumiques. Si plusieurs corps sont créés à partir de la même fonction, un numéro d'occurrence apparaît entre crochets après chaque occurrence listée dans Corps volumiques. Par exemple, la pièce suivante contient deux corps volumiques créés par un enlèvement de matière extrudé :

Vous pouvez activer/désactiver l'affichage des composants cachés et montrés. Vous pouvez ensuite sélectionner dans la zone graphique les composants cachés à montrer.

Groupement des corps dans des dossiers

Pour grouper les corps volumiques dans des dossiers:

  1. Développez le dossier Corps volumiques dans l'arbre de création FeatureManager.
  2. Cliquez à l'aide du bouton droit de la souris sur le nom d'un corps volumique, sélectionnez Ajouter au nouveau dossier et nommez le dossier.
    Le corps volumique sélectionné est listé dans le nouveau dossier. Vous pouvez faire glisser d'autres corps dans le même dossier et créer de nouveaux dossiers et sous-dossiers.

Application des commandes à tous les corps dans un dossier

Pour appliquer des commandes à tous les corps dans un dossier:

  1. Cliquez sur le dossier à l'aide du bouton droit de la souris.
  2. Sélectionnez une commande, telle que Cacher le corps volumique, Supprimer le corps, Apparence, etc.
    La commande est appliquée à tous les corps dans le dossier.

Liste des fonctions appartenant à chaque corps

Pour lister les fonctions appartenant à chacun des corps volumiques:

  1. A l'aide du bouton droit de la souris, cliquez sur le dossier Corps volumiques dans l'arbre de création FeatureManager.
  2. Sélectionnez Montrer l'historique de la fonction.
  3. Développez le corps volumique pour voir les fonctions qui lui appartiennent.
  4. Pour cacher l'historique de la fonction, cliquez à l'aide du bouton droit de la souris sur Corps volumiques et désactivez Montrer l'historique de la fonction.
