Création de symboles personnalisés

Vous pouvez créer des symboles personnalisés pour la plupart des annotations, tables et cotes dans une mise en plan SOLIDWORKS.

Avant de commencer, vous devez réaliser une copie de sauvegarde du fichier de symboles d'origine, gtol.sym, danslettre du lecteur:\lang\english. Naviguez jusqu'au fichier, faites une copie du fichier et enregistrez-la dans un répertoire différent, ce qui vous permettra de la récupérer si nécessaire.

Personnalisation d'un symbole

Dans cet exemple, vous créez un symbole de projection du 3e angle composé de deux cercles et de six lignes dans le fichier gtol.sym.

Pour personnaliser ce symbole :

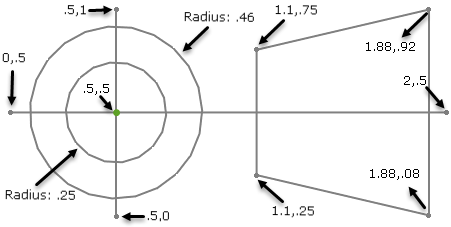

  1. Sur le quadrillage imaginaire 1 x 1, cotez le symbole de projection du 3e angle comme indiqué :
  2. Pour ajouter le code qui génère le symbole de projection du 3e angle dans le fichier gtol.sym, insérez ces lignes dans une nouvelle catégorie ou insérez-les dans une catégorie existante :

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Suivez le format exactement sans ajouter ni supprimer d'espaces.
  3. Enregistrez le fichier et quittez SOLIDWORKS.
  4. Redémarrez le logiciel SOLIDWORKS.
  5. Ouvrez une mise en plan.
  6. Cliquez sur Note (barre d'outils Annotation) ou Insertion > Annotations > Note.
  7. Dans le PropertyManager, sous Format du texte, cliquez sur Ajouter un symbole.
  8. Dans la fenêtre contextuelle, cliquez sur Symboles supplémentaires.
  9. Dans la boîte de dialogue Symbole :
    1. Localisez la catégorie que vous avez utilisée.
    2. Placez le pointeur sur le symbole de projection du 3e angle.
    3. Sélectionnez le symbole et cliquez sur OK.

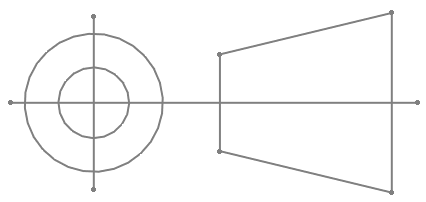

    Vous verrez votre icône et la description, par exemple :

    <SCR-THIRD> est la balise qui s'affiche lorsque les symboles sont des cotes insérées.
    Si vous partagez la mise en plan avec d'autres utilisateurs, ceux-ci auront besoin de votre fichier gtol.sym pour afficher vos symboles personnalisés.

Comprendre le fichier GTOL.SYM

Le fichier gtol.sym commence par une section expliquant le format et les unités utilisés pour créer des symboles.

Dans le fichier, les catégories de symboles sont groupées et chaque catégorie contient plusieurs bibliothèques et symboles.

Les bibliothèques sont formatées comme suit : #<Nom de bibliothèque >,<Description de bibliothèque >.

Les symboles sont formatés comme suit : *<Nom du symbole >,<Description du symbole >.

Les lignes qui commencent par « A » définissent une partie de la forme géométrique d'un symbole. Les symboles ont souvent plusieurs de ces lignes.

BOUND est une variable de contrôle pour les symboles dans le fichier gtol.sym. BOUND contrôle l'espacement horizontal d'un symbole sur une ligne du texte dans les notes et les cotes.

Un point-virgule précède chaque ligne de commentaire (qui est ignorée).

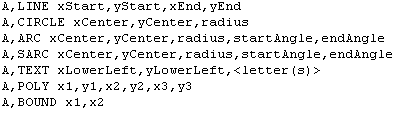

Les symboles sont composés de formes géométriques qui peuvent consister en lignes, arcs, cercles, polylignes et caractères alphanumériques. Les formats de ces formes sont les suivants :

Les symboles sont définis sur une grille carrée imaginaire 1 x 1 où 0,0 est le coin inférieur gauche et 1,1 est le coin supérieur droit. Ils ne sont toutefois pas limités à cette grille. Vous pouvez également utiliser des nombres supérieurs à 1.0 et inférieurs à 0.0.

Voici un exemple de grille carrée avec des coordonnées variant entre 0.0 et 1.1 :

Voici un exemple de définition de ligne sur une grille carrée :
