L'outil Symbole pour le perçage ajoute des cotes de diamètre pilotées aux perçages créés à l'aide de l'Assistance pour le perçage ou de fonctions d'enlèvement de matière circulaires.
Les meilleurs résultats sont obtenus en créant des perçages à l'aide de l'Assistance pour le perçage.
Les symboles pour le perçage sont disponibles dans les mises en plans Si vous modifiez la cote d'un perçage dans le modèle, le symbole est mis à jour automatiquement.
Les symboles pour le perçage utilisent les informations de l'Assistance pour le perçage lorsque le perçage a été créé avec celle-ci. Les formats par défaut pour les types d'Assistance pour le perçage sont stockés dans
<dossier_d'installation>\solidworks\lang\<langue>\calloutformat.txt. Un second fichier calloutformat_2.txt, est une version simplifiée de ce fichier. Les deux fichiers sont modifiables. Si vous souhaitez utiliser le deuxième fichier, vous devez le renommer calloutformat.txt car c'est celui que le logiciel SOLIDWORKS utilise comme référence. Vous pouvez définir l'emplacement du dossier par défaut pour Fichier de définition du format des symboles pour le perçage dans .
Le nombre d'occurrences est inclus dans le symbole pour le perçage si vous créez un perçage à l'aide de l'Assistance dans une répétition linéaire ou circulaire. Dans la norme JIS, vous pouvez remplacer l'indicateur de nombre d'occurrences par "x" ou "-".
Vous ne pouvez pas sélectionner les perçages avancés pour les symboles de perçage ou les tables de perçages. Si vous sélectionnez une face, les tables de perçages n'incluent pas les perçages avancés.
Exemples de symboles pour le perçage
Symbole pour le perçage utilisant des informations provenant de l’Assistance pour le perçage:
Le même symbole pour le perçage, mais cette fois défini par la géométrie:
Une fonction Enlèvement de matière représentant un perçage. La fonction d'enlèvement de matière doit contenir une esquisse circulaire:

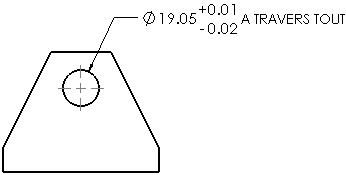

Vous pouvez ajouter des tolérances et une précision aux symboles pour le perçage:
L'axe du perçage doit être normal à la feuille de mise en plan.
