La déformation Courbe à courbe constitue une méthode plus précise de modifier des formes complexes. Vous déformez des objets en projetant la géométrie à partir de courbes initiales (ensembles de courbes, d'arêtes, de courbes de section, de courbes d'esquisse, etc.) vers un ensemble de courbes cibles.
Les options de contrôle des formes des déformées vous permettent de:
- Fixer les arêtes et faces pour en empêcher le mouvement.
- Ajouter des faces ou corps supplémentaires à déformer.
- Définir la rigidité et la précision de la forme.
Voir Options de la déformation Courbe à courbe pour plus de détails sur les options du PropertyManager.
Si la courbe cible est une arête de face ou de surface, vous pouvez suivre les arêtes initiales du modèle de déformation en utilisant l'option continuité de la position (transition vive) ou tangence (transition douce).
|
|
|

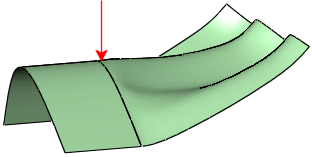

Exemple de déformation avec l'option Continuité de la position
|
Exemple de déformation avec l'option Continuité tangente
|
| L'utilisation de l'option Continuité de la position au niveau de frontières qui se joignent entraîne la création d'arêtes tranchantes. Sous Option de forme, réglez Suivre sur Ne rien suivre.
|
L'utilisation de l'option Continuité tangente au niveau de frontières qui se joignent permet une transition douce. Sous Option de forme, réglez Suivre sur Tangence de la surface.
|
|
|
| Courbe cible et corps à déformer |
Déformation Courbe à courbe en cours |
|
| Résultat de la déformation Courbe à courbe |
Vidéos illustrant la déformation Courbe à courbe
